智能补偿器

4S电容器（小型智能补偿装置，S-ShengYe S-Samll S-Smart S-System，俗称智能电容器）应用于0.4KV电网的无功补偿设备，它由MCU测控单元、投切开关、保护装置，圆柱型低压自愈式电力电容器组成一个独立完整的智能无功补偿系统，替代多种分散器件组装而成的自动无功补偿装置；由4S智能电容器组成的低压无功补偿装置可实现三相共补和分相补偿。线路补偿效果好、模块化结构，体积小，现场接线简单，维护方便，只需要增加模块数量即可实现共补、分相无功补偿、滤波系统的扩容；完善、科学的保护系统，提升成套装置运行的安全性、可靠性；先进的通讯、信息和控制功能，可灵活构建以信息化、自动化、数字化、互动化为特征的智能无功补偿模式。 主要特点： A．采用高可靠环保充气型电容器，具有独特的二次保护功能，拥有多项专利技术。 B．采用自主知识产权专利技术的自适应开关，使系统长期运行的可靠性大大提高。 C．单体容量大，适合未来主流的编码投切方式。 4S电容器由熔断器、MCU测控单元、投切开关、保护装置，自愈式低压电力电容器组成。 熔断器 智能电容器接入端口，同时起短路、过流保护作用。 高品质电容器 采用具有自愈能力的圆柱型低压充气式电容器，拥有胜业自主知识产权；采用先进的专利技术和关键设备制造，具有重量轻，体积小，损耗低等特点；具有较强的耐涌流能力；特殊的过压力、温度切断保护装置，使得在系统出现异常时电容器可靠的退出运行；电容器内部设置温度传感器，实时检测电容器内部温度；达到欧美水平的寿命等级，可实现二次保护。 嵌入式投切开关模块 智能电容器采用拥有胜业自主知识产权专利技术的内嵌同步投切开关模块，同步投切开关模块由特制磁保持接触器，实现电压过零导通、电流过零切除的微电脑自适应延迟触发电路，输入电压检测电路，输入电流检测电路构成，开关模块动作响应速度快，可频繁操作。 控制保护设计 集成智能识别过压，欠压，过流，缺相，三相不平衡，谐波越界，元件损坏监测程序，实现电容器无涌流投切，无过电压操作；自主隔离问题模块，使系统迅速恢复正常运行状态，提高系统自主免疫能力。

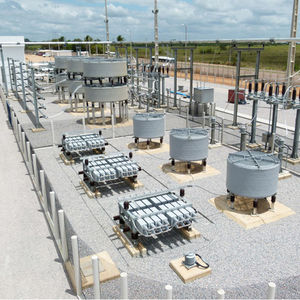

主要用途 高压无功补偿成套装置用于6kV、10kV、35kV、系统，并联与电力系统进行无功补偿，以提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境，增加输变电设备的输送能力 谐波滤除装置是专用于高低压电网3次、5次、7次、11次、13次及以上的谐波无源滤波装置。适用于中频冶炼、变频、轧钢、整流设备等的环境。该装置采用了电感和电容器组成串联谐振吸收回路，有效的将负载产生的谐波加以吸收，从而避免将谐波电流返送到电网，大大降低电网的谐波量，同时有利于用户电力变压器的运行，降低功耗，提高设备和其他电器组件的可靠性。此外该设备还提供了一定容量的无功功率补偿，提高用户负载的运行效率。该装置分综合控制柜和电抗电容框架，视用户要求不同，配置的滤除谐波次数也不同。

功能： 该系列无功谐波混合补偿装置并联在整个供电系统中，通过互感器采集信号，根据电网中负载功率因数及谐波含量的变化控制内部的无功补偿模块与有源滤波模块对系统进行无功补偿及有源滤波。 应用范围： 适用于补偿电网中的无功电流，谐波电流以及不平衡电流等场合。 订货范例： 具体型号：ANSVG-S-A 120-50 技术参数：无功补偿容量120 Kvar，谐波补偿电流50A 电压等级：380V 防护等级：IP20（可按客户要求定制）

功能： ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。 应用范围： 适用于并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。 订货范例： 具体型号：ANAPF150-380/BGL 技术要求：谐波补偿电流150A，线电压等级380V ...
