真空断路器

主电流: 15,000 A
VAC: 24 kV

... HB3-C 发电机断路器设计紧凑，可定制，是改造项目和新应用的理想解决方案。它免维护且不含 SF6，可提高效率和可持续性。 HB3-Compact 是最通用的螺栓连接解决方案，额定电流高达 15 kA。它能适应最具挑战性的限制条件，提供高度定制化服务。HB3-C 既可垂直安装，也可水平安装，并可进行调整，以与现有母线连接点完美匹配。 设计紧凑，满足所有要求： - 独特的水平和垂直安装能力 - 共用或单独支撑框架设计 - 可选配集成式线路和接地隔离开关 - 在发电机侧和/或变压器侧 ...

主电流: 40,000 A
VAC: 145 kV
大小分拣机: 30 A

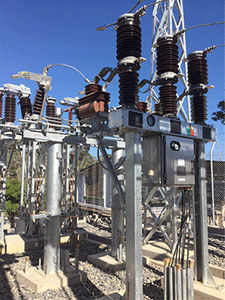

... 不仅是零 F 气体，而且是零性能降低 我们的 Blue 产品采用真空开关技术和洁净空气绝缘，可实现零有害气体排放，而无需降低性能或经济可行性。凭借在高压真空开关领域 10 多年的经验，我们在保持出色的技术性能和较低的生命周期成本的同时，还极大地减少了对生态环境的影响。蓝色已经成为变电站产品的最佳选择。在我们强大的合作伙伴关系的帮助下，我们可以更快、更进一步地开发和实施它。 零 F 气体和零全球变暖潜能值的清洁空气带电油箱断路器 真空断路器出色的技术性能和较低的生命周期成本使其成为 ...

主电流: 75,000 A
VDC: 15,000 V

... 伊顿经过多年的研究、设计、改进和测试，开发出 VCP-WG 断路器系列，满足并超越了 IEEE 规定的发电机电路应用服务负载要求。断路器专为满足 IEEE 对发电机电路应用提出的严格服务要求而设计，包括：发电机电路配置、高持续电流水平、独特的故障电流和电压条件。 核心特点 - 可处理高连续交流电流和电压，然后利用 "清洁、绿色 "真空断路技术安全地切换极端离相电压和高应力不对称电流，正常运行超过 10,000 次无故障。 - 卓越的性能和多功能性可用于多种应用：化石水电和风电、成套电厂、使用联合循环/燃烧涡轮机发电厂的工业公司、政府和...队、商业机构、石化和加工工业、林业、纸浆和造纸、采矿勘探和海洋。 - ...

主电流: 1,250, 630 A
VAC: 12 kV

●额定电压 ●额定短路开断电流25kA ●机械寿命10000次 ●一次封排工艺 ●CuCr触头材料 ●绝缘强度好、体积小、寿命长 HFTF-12/630-25E 产品特性 ●额定电压 ●额定短路关合电流63kA ●机械寿命10000次 ●一次封排全无油焊接生产 ●耐压高、关合电流大、寿命长、回路电阻低 HFTJC-12/630-6.3D 产品特性 ●额定电压 ●最大额定开断电流5kA ●机械寿命60万次 ●一次封排工艺 ●耐压高、回路电阻低、机械寿命长 ●适用于固封、灌封、充气柜等领域

主电流: 6, 301, 250 A
VAC: 12 kV

... 概述 ZW32-12户外中压真空断路器的额定电压为12KV。它是一种用于50 Hz电源的三相户外配电设施。 特点 ZW32-12户外中压真空断路器的特点是稳定可靠，体积小，重量轻，使用寿命长。此外，它不会迸发火灾或爆炸。该断路器主要用于配电网络，以及电力系统中的负载电流、过载电流和短路电流。它也适用于保护和控制变电站、工矿企业、村庄以及需要频繁操作的地方的配电系统。通常情况下，我们的产品符合城市和农村地区的电网升级要求。 ...

主电流: 630, 1,250 A
VAC: 12 kV

... ZW32-12系列户外高压交流真空断路器是一种真空灭弧和空气绝缘的户外柱上开关。它具有体积小、重量轻等特点，主要由断路器本体、电源、控制器等组成。 (1）该产品采用真空灭弧室进行灭弧和空气绝缘，在使用期间实现了免维护。 (2）产品采用简单的支柱结构，具有轻便灵活等特点。 (3）开关配置灵活，可满足客户的不同需求。 ...

主电流: 630 A
VAC: 7.2 kV - 12 kV

1、概述 ZW32PW-12C/630-20型户外永磁真空断路器(以下简称断路器)是用于三相交流50Hz，额定电压为7.2～12kV电网使用的户外高压开关设备。断路器采用永磁操动机构，与CFT-210型或CMC-3L型等控制终端和PT（电源变压器）一起组成智能型断路器，广泛适用于变电站馈线终端、工矿企业配电线路及城、农网输配电系统作保护和控制，特别适用于操作频繁的场所和城、农网自动化配电网络。 2、功能特点 断路器与CFT-210型控制器配合使用，可以实现以下功能： （1）自动切除单相接地故障 当用户支线发生单相接地故障时，断路器自动分闸，隔离故障支线，保持变电站及馈线上的其它分支用户正常供电。 （2）自动断开相间短路故障 当用户支线发生相间短路故障时，断路器保护跳闸后，隔离故障线路。故障线路被隔离，使馈线上的其它分支用户及主网不受故障影响。 （3）快速定位故障点 用户支线故障造成断路器分闸后，仅责任用户停电，并可主动上报故障信息，使电力公司能迅速知晓事故点位置，及时进行现场处理，使故障线路尽早恢复供电。 （4）监控用户负荷 控制器通过通信接口，选配必要的附件，可将断路器运行数据传送电力管理中心，实现对远方负荷的实时监控。 （5）断路器的保护处理方式 控制器输入信号共四个：A相电流、B相电流、C相电流、零序电流。控制器通过实时监测上述输入量，并与定值进行比较来判断线路故障的类型，从而进行相应的处理。 下表为系统中性点不同运行方式的保护处理结果。

主电流: 0 A - 4,000 A
VAC: 0 kV - 12 kV

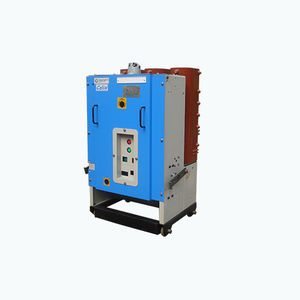

... 12KV VCBE (CALIX) 设计用于与 SCADA 兼容的控制系统快速自动重合负荷功能。 凭借拉出型 PT、Powerpack 和整体接地开关等可选功能，可为无人变电站提供系列行程安排（无需辅助电源）。 根据 IEC 62271 — 100，经过 M2 级扩展机械耐久性的类型测试，确保了 10,000 个工作序列。 门关闭状态下无法进入的活件和机架进出，确保操作员安全。 内弧已根据 IEC 62271-200 进行了测试。 在著名的测试实验室进行全面测试的产品，如 ...

主电流: 1,600, 2,500, 2,000 A
VAC: 24, 17.5, 12 kV

... 真空断路器是目前必不可少的中压元件，用于开关设备的使用、重组、现代化和新安装。 ...

主电流: 1,250 A
VAC: 17.5 kV

... 额定短路分断电流 - ≤ 31,5 kA 额定短时耐受电流 4s - ≤ 31,5 kA 额定频率 50/60 赫兹 机械耐久性 30 000 次 CO 循环 温度范围 -40...+55 °C* 重量 72 千克 ...

主电流: 400 A - 3,150 A
VAC: 0.03 kV
VDC: 110, 220, 24, 48 V

主电流: 630, 1,250, 2,000 A
VAC: 12 kV

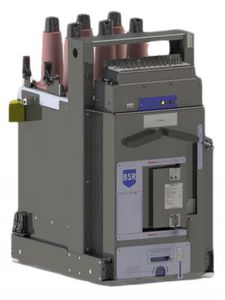

... BSR 是一款原始设备制造商设计的改装断路器，适用于 BRAM 开关设备 VSI 系列油路断路器和 VMV 真空断路器，达到 IEC 62271-100。 B@@ 刷开关设备以其在 VSI、VTD 和 VMV 系列开关设备中的传统感到自豪，这些开关设备在今天继续以最高标准工作。 技术进步使我们能够进一步改进，并为我们的客户提供一个拥有磁性致动器的断路器。 BSR 断路器凭借这种有效的改造解决方案，为现有开关设备提供了新的使用寿命。 BSR 采用带真空中断器的磁性执行器技术，设计用于 ...

VAC: 35 kV

　　三相组合式过电保护器是一种新颖的过电压保护设备，主要用于35kV以下电力系统中，保护变压器、开关、母线、电动机、并联补偿电容等电气设备，可限制大气过电压及各真空断路器引起的操作过电压，相对地和相间的过电压均能引起到可靠地限制作用。三相组合式过电保护器由四只避雷器组成四星型接法，从而使各相地，相间的过电都得到保护。由于结构上的巧妙搭配，使一台过电保护器起到了6只避雷器的作用。同时克服了简单的三只避雷器星型接法不能更好保护相间的缺点。三项组合式过电保护器可以有串联相间型，也可以是无间隙型。 　　使用条件： 　　1、适用于户外、户内； 　　2、环境温度为-40℃～40℃； 　　3、海拔高度不超过25000m; 　　4、电源频率不大于62Hz,不小于48Hz； 　　5、最大风速不超过35 　　6、地震裂度7度及以下地区； 　　7、过电保护器长期工作电压，不应超过持续运行电压。

主电流: 4,000 A
VAC: 12 kV

... CKVB-12 户内真空断路器适用于三相交流 50Hz、额定电压 12kV 电力系统的户内开关柜。适用于电力系统中的发电厂、变电站和配电室，特别适用于需要在额定工作电流下工频操作或短路电流多次分断和合闸的场所。CKVB 系列户内高压真空断路器按安装方式可分为侧装式、正装式和手车式；按结构可分为绝缘筒式和固封极式。最大额定电流可达 4000A。 断路器符合 GB 1984-2014《高压交流断路器》、JB/T 3855-2008《3.6~40.5kV 户内交流高压真空断路器》、DL/T ...

主电流: 2,500 A
VAC: 40.5 V

... 带电槽真空断路器（40.5 kV） 不带 CT 或集成 CT（内部或外部安装） ZW39 是一种包括真空断路器的组合电器，断路器采用弹簧操作机构，有单极操作和三极操作两种，用于断开额定电流、故障电流或切换电气线路，从而实现对电力系统的控制和保护。它既能正常运行，也可用作连接断路器。内置铸铝弹簧操作机构，可靠性和安全性高。 ...

主电流: 630 A - 1,600 A
VAC: 12 kV

... VS1 系列真空断路器为户内高压设备，额定电压 7.2~11KV，50HZ，符合 GB/T 1984、JB3855 及相关 IEC 标准，可频繁操作，具有多倍分断能力和快速重合闸功能，断路器采用前后结构设计，既可作为固定式使用，也可与抽车配合使用。 ...

主电流: 1,000 A
VAC: 15, 25 kV

针对铁路车辆制造商和铁路运营商，赛雪龙提供了独立的主交流断路器和带集成接地开关、避雷器和隔离开关的多功能单元。 丰富的配置和选配功能 标准产品和定制解决方案 大量工厂可靠性测试 维护需求低 总拥有成本 (TCO) 低 已被全球广泛认可和验证的设计 长期运行业绩 为客户提供专家支持 全球售后服务 赛雪龙拥有数十年设计和制造高压交流组件与解决方案的经验。那些在 15 kV 和/或 25 kV 铁路电网上运行的列车、高速列车、机车和电力动车组的制造商和运营商选择我们来保障其牵引电路的电气安全。 从主交流断路器开始，我们为铁路车辆制造商和铁路运营商提供了各种解决方案，从独立的主交流断路器（MACS ...

主电流: 630 A - 4,000 A
VAC: 12 kV

... VAC83 VCB是一种新型室内开关设备，主要用于额定电压为12kV，额定频率为50-60Hz的三相交流电力系统。它具有结构紧凑、可靠性高、运行振动小、维护方便等优点。可广泛用于电厂、钢厂、冶金、石化、交通、建筑等工矿企业，作为高压电动机、变压器、线路故障等负载的保护开关装置。 产品特点 以不同功能单元为分界线，实现全模块化设计。 集成优化设计，最大限度地减少了功能单元的中间实现环节，整体机构仅有70多个零件。 机构中没有调整环节，最大限度地降低了对维修人员的专业要求。 整个系列的产品操作简便。 机械操作振动小。 带有手动储能手柄的机制。 快速更换易损件，无需特殊工具。 整个系列的机构都通过了72小时盐雾测试的验证。 结构简单、可靠 闭合联锁部件少，集成安装方便，有效防止误闭。 开口采用摩擦式结构，磨损和故障率小，提高机械寿命。 ...

主电流: 630, 1,250, 1,600, 2,000 A

... 一般性 ZN85A-40.5(30AV7)户内高压交流真空断路器适用于工矿企业、发电厂、变电站的50HZ、35KV三相交流系统，用于切断和闭合负荷电流、过载电流和故障电流，也适用于需要频繁操作的场所。 断路器符合GB1984-1989《高压交流断路器》、JB/T3855-1996《3.6-40.5KV电压交流真空断路器》、IEC62271-100:2001《真空断路器》等标准的要求。 正常使用状态 a.环境温度在40oC至-15oC之间，日平均温度不超过35oC。 b.日相对湿度平均值不超过95%；日水汽压力平均值不超过2.2千帕；月相对湿度平均值不超过90%；月水汽压力平均值不超过1.8千帕。 c.海拔高度不超过1000m。 d.环境空气中无粉尘、烟雾、可燃性气体的腐蚀性、蒸汽等污染。 e.开关设备和控制设备外部的振动或地震可以忽略。 f.二次系统中感应的磁干扰应不超过1.6KV。 产品结构及工作原理 1.架构 ZN85A-40.5(3AV7)户内高压交流真空断路器采用上下两层结构，有效降低断路器的深度。 断路器采用复合绝缘结构，满足正常运行状态下的气隙和爬电要求，有效地减小了断路器的体积。 ...

主电流: 630 A - 4,000 A
VAC: 12, 17.5, 24 kV

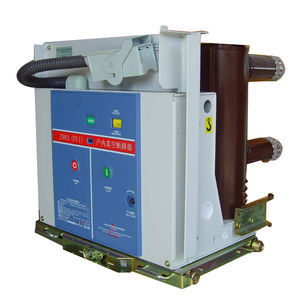

VB4(VS1)户内真空断路器 分类： 户内电气设备, 户内真空断路器 描述 产品概述 VS1-12断路器适用于三相交流50Hz，额定电压为12KV的户内装置，可供工矿企业，电力系统发电变配电做电气系统的保护和控制之用， 更适用于频繁操作的场所户内高压真空断路器， 可配合HXGN15-12，KN28-12，KYN96-12等高压开关柜。 使用条件 环境温度不高于+40℃，不低于-25℃（允许在-30℃时储运）； 海拔高度不大于1000m； 空气相对湿度平均不大于95%，饱和蒸汽压日平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa；在高温度期间内温度急降时，可能凝露； 地震烈度不超过8度； 无火灾 ...

主电流: 630, 1,250 A
VAC: 12, 24, 17.5 kV
VDC: 36 kV

... WL 系列有一个工作结构和一个安装在金属框架上的三个柱子，它具有压缩和轻量级的架构。 工作系统是标准或电动存储能量类型，具有关闭和打开释放，适合本地和远程应用。 断路器的远程控制可通过齿轮电机、分流开口释放等特殊电气设备 进行操作，确保间隙中断器免受冲击、灰尘和潮湿。 每个柱子在成型过程中都有间隙中断器，产品有一个中压间隙断路器，每个相位都有一个单独的柱子。 ...
