Dove棱镜
{{#each product.specData:i}}
{{name}}: {{value}}
{{#i!=(product.specData.length-1)}}
{{/end}}
{{/each}}
{{{product.idpText}}}
{{#each product.specData:i}}
{{name}}: {{value}}
{{#i!=(product.specData.length-1)}}
{{/end}}
{{/each}}
{{{product.idpText}}}

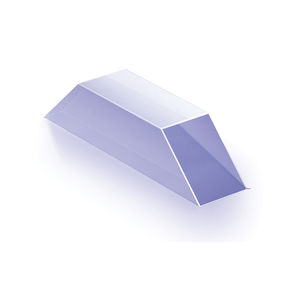

... 这种棱镜是普通直角棱镜的一半,其直角角被截断,与斜面平行,进入其中一个斜面,在该斜面上产生全内反射(TIR),然后从另一个斜面平行于其入射方向出来。由于斜面上的一次反射,图像被翻转和倒置,但没有横向移位。新出现的光线继续沿入射方向前进。 多维棱镜最令人感兴趣的特性是,如果棱镜围绕入射轴旋转一个角度,则图像会旋转该角度的两倍。这使它成为一种光束旋转器,被广泛应用于光学仪器中。德芙棱镜必须在平行光或准直光束中使用。 - 角度公差:±3 - 尺寸公差:±0.15 - ...

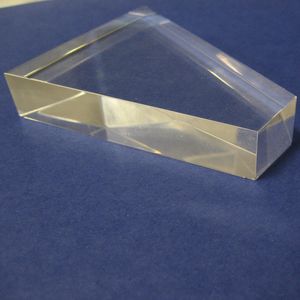

... 棱镜主要用于将光束反射到某些特定的方向,并使图像具有所需的方向。最常见的棱镜类型是直角。当光束从斜面进入时,它通过全内反射被反射回来,光束的偏差最小。下斜面通常用AR涂层,以使反射损失最小。 - 材料:UVFS, BK7, CaF2 - 尺寸公差:+/- 0.2毫米 - 表面质量:40-20 S-D - 表面平整度:λ/4在633纳米处 - 角度公差 : +/- 3角分 *标准规格 ...
... GPI 光学棱镜提供多种型号配置。 这些产品包括 60° 等边分散、啤酒厂角度分散、鸽子、利特洛分散分散、五角、Poro、复古反射器和直角版本。 ...
... 尺寸细节 可用选择范围: 边长:5 mm — 50 mm 高度:5 mm — 150 mm 公差 抛光表面或波前变形的平面度,分别为:高达 λ/10,具体取决于尺寸细节 45° 和 90° 角精度:± 3 ′ 标准值,可选择高达 ± 1 英寸 ...

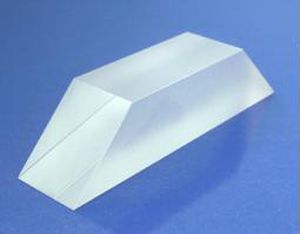

道威棱镜 道威棱镜有一个非常独特的性能——如果您通过棱镜观察并绕纵轴旋转,所形成的图像旋转角度将是您旋转角度的两倍。使用带平行光的道威棱镜,即可获得最佳性能。 产品描述: 规格: 材料:K9,石英,蓝宝石,红外材料 尺寸公差:±0.1mm 角度公差:90% 倒边: < 0.2mm×45° 镀膜:按要求定制
... 棱镜是一种具有特殊几何形状的光学元件,通常用于调整激光束的方向或将其分成若干波长。 棱镜只是一种玻璃吗?棱镜是透镜的一种吗?什么是棱镜? 棱镜不仅仅是一种玻璃,棱镜也不是透镜的一种。棱镜是一种具有特殊几何形状的光学元件,通常用于改变激光束的方向或将其分成若干波长。 棱镜是如何工作的? 当激光束通过棱镜时,光线会因折射而弯曲,并通过色散分离成不同的波长。棱镜还能在内部反射光线,以调整光束方向(调整图像方向、有效分割或合并光束)。 光学棱镜有什么用途? 光学棱镜用于操纵光:弯曲、分散或反射激光束。这是照相机、双筒望远镜和分光镜中的关键部件,用于图像校正、波长分离和光束引导。 棱镜是如何制造的? 所有类型棱镜的生产都涉及几个典型步骤: ...

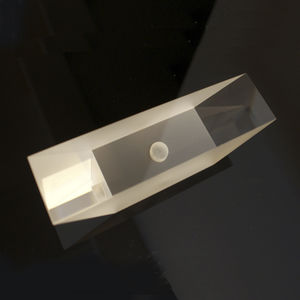

BK7和熔融石英玻璃道威棱镜 道威棱镜由H.W.多芬发明,多芬棱镜也被称为反转棱镜。当棱镜绕其长轴旋转时,通过棱镜所看到的图像的旋转速度是棱镜旋转速度的两倍。道威棱镜比较特殊,有时用于特殊的应用。入口和出口表面都有防反射涂层 1. 什么是道威棱镜? 道威棱镜用于旋转、反转或反反射图像,当棱镜绕其长度轴旋转时,通过棱镜看到的图像旋转速度为棱镜旋转速度的两倍。由H.W.多芬发明,多芬棱镜也被称为反转棱镜。当棱镜绕其长轴旋转时,通过棱镜所看到的图像的旋转速度是棱镜旋转速度的两倍。 2. ...
... 本项将椭圆光束转换为涂有普通二极管波长的圆形抗反射。 安装和卸载的版本都可用,而变形棱镜对用于扩大一个维度的激光束。 该产品非常适合将激光二极管的椭圆光束形状输送成近圆形光束,同时以适当的方向安装或卸载变形棱镜对,可提供在 2:1 和 6:1 之间的放大倍率。 安装变形棱镜对根据高性能结构化轻型激光二极管模块的特定弹性进行调整,而产品设计为 650nm。 宽带抗反射涂层为 600 至 1,050 纳米。 附件支架允许其相对于激光旋转,从而简化了台式安装。 孔尾附件支架允许物品相对于激光旋转。 ...

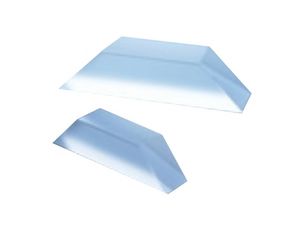

... 鸽子棱镜用于旋转棱镜的图像。 透射的图像将以棱镜旋转的角度速度的两倍旋转。由于棱镜的长度较长,进入鸽子棱镜的光线必须平行或直线。 通常情况下,鸽子棱镜在总内部反射模式下使用,斜边面未铝化。 因此,清洁是最重要的。 ...
材料 A级 BK7 尺寸公差 +0.0,-0.2mm 通光口径 >80% 角度公差 +/-3 arc minutes 面形 λ/2@633nm 光洁度 60/40 崩边 0.2mm ...

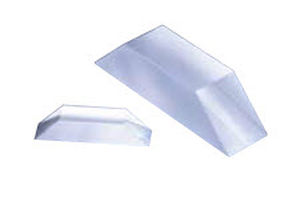

... Dove棱镜也称为图像旋转器。棱镜在不改变输入光束方向的情况下旋转图像,输入光束与斜边平行。棱镜相对于被摄体的旋转会导致图像的双重旋转。Dove棱镜应在平行光束下使用。 ...
United Photonics Technology

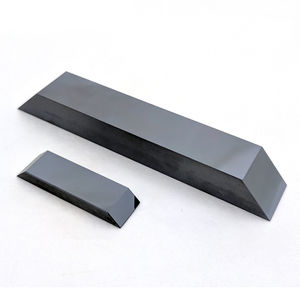

鸽子棱镜有一个不寻常且非常有趣的特征,如果您通过棱镜并绕纵轴旋转,则图像会旋转两倍于鸽子棱镜本身旋转的角度。为了获得最佳性能,请使用具有准直光的鸽子棱镜。 鸽子棱镜的描述 生态鸽子棱镜有一个不寻常且非常有趣的特征,如果您通过棱镜并绕纵轴旋转,则图像会旋转两倍于鸽子棱镜本身旋转的角度。
ECOPTIK

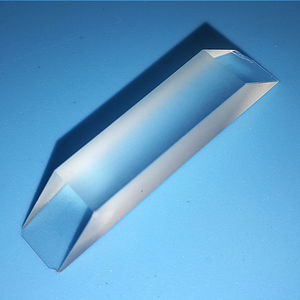

... 鸽子棱镜是由截断的直角棱镜形状的。 光束进入棱镜的一个倾斜面,从最长(底部)面内部进行完全内部反射,并从相反的倾斜面出现。 通过棱镜的图像被翻转,并且由于只有一个反射发生,图像的手感被改变到相反的意义。 鸽子棱镜有一个有趣的属性-当它们沿着它们的纵轴旋转时,传输的图像以棱镜的速度旋转的两倍。 应用必须与平行或准直光束一起使用,并且大方形反射面应保持非常干净,这一点非常重要。 另一个应用被用作后反射器。 对于这个应用程序,它执行作为一个直角棱镜。 ...
... ARD-Optics公司生产蓝宝石棱镜和来自其他光学材料的产品。 我们生产以下类型的棱镜--用于光导的棱镜、鸽子棱镜、五棱镜、波罗棱镜等。 我们生产复杂结构的棱镜,并根据客户的要求生产其他类型的棱镜,长度可达400mm。 ...
ARD Optics
... Dove 棱镜由 H.W. Dove 创建,其形状与常规直角棱镜的一小部分相似,即与斜边表面平行的光线在该区域内部反射,并沿着其发生方向平行行进。 此外,如果棱镜围绕光轴旋转,图像通过两倍该角度旋转。 这鸽子棱镜必须在协调光线使用。 此外,鸽子棱镜也可作为复古反射镜使用,对于此应用,它可用作 180 度偏转的直角棱镜。 鸽子棱镜的规格包括 BK7 A 级光学玻璃材料,测量尺寸(A,L,h):+ ...
采用ATR棱镜的激光吸收光谱 是红外光谱发展较快的一个技术,也是目前最广泛采样技术,可以进行定性或定量测试,而基本不用样品制备,这样可以大大加快测试速度、提高测试效率,从多次反射ATR到单次反射的..
... • 图像反转和旋转 • 针对 400-700 纳米 鸽子棱镜进行了优化,是直角棱镜的截断形式。 它们使用总内部反射来生成反向图像,该图像出现时没有任何光束偏差。 这些棱镜的主要应用是图像旋转器。 围绕光轴旋转棱镜会导致图像以棱镜角速度的两倍旋转。 为了获得最佳性能,对入射光束进行准直非常重要。 此外,大反射面必须保持非常干净。 Ealing 鸽子棱镜是宽带抗反射涂层 400-700 纳米的入口和出口面的最大传输。 规格 材质:BK7 玻璃 尺寸公差:+ 0 ...
... 光学鸽子棱镜有两个应用:主要应用被用作转子。它可以旋转图像,但不会偏离光束。 当棱镜在输入的平行光线通过一定的角度旋转时,图像通过两个角度旋转。应用必须与平行光束或准直光束一起使用,并且大方反射面保持非常干净,这一点非常重要。 另一个应用被用作后反射器。 对于这个应用程序,它作为一个直角棱镜。 Creator Optics (CNCO) 可以定制由光学玻璃和水晶制成的光学棱镜,如 BK7、熔融石英、蓝宝石等。 ...
