电压脉冲测试仪

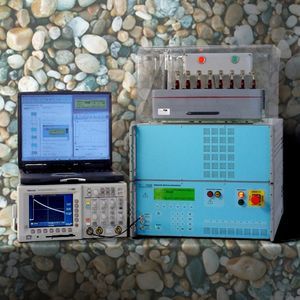

... INS-1250系列产生一个电压脉冲，用于绝缘测试。低能量的脉冲是测试的理想选择，不会对测试对象造成损害或破坏。该发生器是半导体设备隔离测试的理想选择。 INS-1250系列发生器在四个紧凑的单元中提供1.2 / 50 us的电压脉冲，电压范围从200 V到30 kV。顶板上的标准高压输出提供了操作员的安全，并简化了与测试样品的连接。增加了TC-ST测试柜、警告灯和紧急停止装置，进一步提高了操作者的安全性。彩色触摸面板上的测试编程由直观的软件结构和图形帮助支持。通过专业配件，INS-1250发生器是半导体隔离测试的理想选择。集成的测量电路通过电压和电流积分提供合格/不合格评估。对DSO的直接控制进一步增强了INS-1250的报告能力。来自集成网络服务器的测试报告可以在任何互联网浏览器中查看和操作。 您的收益 ...

... MIG0603CAP是一个6kV的紧凑型脉冲发生器，顶部有高压终端。它产生的1.2/50µs电压脉冲能够测试X1和X2型电容器。 MIG0603CAP由两个电路组成，能够使用1,2/50μs的脉冲电压波形测试最大6.7uF的X型电容器。发生器电路在IEC 60384-14和EN 132400中定义。在MIG0603CAP上选择不同的电容范围时，串行电阻Rs、脉冲电容CT和负载电容Cp的元件值会自动切换。半导体高压电路确保波形的高度完整性和可重复性。集成测量电路在前面板上显示峰值脉冲电压和电流。在示波器上监测电压和电流波形是可能的，不需要专业探头，从前面板的BNC连接。 您的好处 ...

... MIG2412SPD可用于高效地测试夹钳、撬棍和组合式电涌保护装置，以满足IEC 61643-11的I、II和III级要求 MIG2412SPD是一款24kV紧凑型脉冲发生器，顶部有高压端子，并集成了单相耦合去耦网络（CDN）。它能产生1.2/50µs的电压脉冲，最高可达24kV；8/20µs的电流脉冲，最高可达12kA；24kV/12kA的组合波（CWG）脉冲。还可提供一个6千伏的组合波脉冲。MIG2412SPD可与一系列附件一起使用，能够有效地测试钳位、撬棍和组合浪涌保护装置，以满足IEC ...

... 由于线圈材料、磁性材料、结构和制造工艺等因素的影响，线圈产品（如变压器、电机等）可能会出现线圈层间、圈间、引线间绝缘不良的缺陷。TH2882A系列脉冲绕组测试仪，采用高速采样技术，是新一代的线圈产品绝缘性能分析测试仪器。 测试时，TH2882A将存储在仪器中的标准波形与电流测量波形进行比较。TH2882A根据面积、差分面积、电晕放电、差分相位等指标给出合格或不合格的比较结果。TH2882A功能强大，测试方法精确，操作灵活，接口多样，可以为大多数线圈绕组产品提供测试解决方案。 ...

■ 首台符合LXI标准的线圈测试仪 ■ 最高1.2kV脉冲电压输出 ■ 1个通道测试 ■ 最低可测试低至1uH电感量线圈 ■ 65k色7” TFT 宽屏显示 ■ 200Msps的波形采样率 ■ 最大6次/秒的测试速度 ■ 高保真电晕提取算法（专利技术） ■ 四种波形比较判定方法 ■ 电压、时间及频率的测量及仪器参数自动保存 ■ 多样本平均，可进行32个标准波形的平均处理 ■ 破坏性测试为您选择合适测试电压 ■ 消磁脉冲的施加，保证测试波形一致 ■ ...

■ 首台符合LXI标准的线圈测试仪 ■ 100V到5000V宽范围脉冲电压 ■ 4通道、8通道两张型号供客户自由选择 ■ 每通道可独立编程控制为高端、低端或者关闭 ■ 最高可添加20个测试步骤 ■ 65k色7”TFT宽屏显示 ■ 200Msps的波形采样率 ■ 最大6次/秒的测试速度 ■ 6k Bytes的存储深度 ■ 高带宽模拟采集电路，可完全真实反映电晕波形 ■ 高保真电晕提取算法（专利技术） ■ ...

產品特點 ■ 最小電感值≥0.1μH ■ 電壓補償功能 ■ 高速脈衝取樣率200MHz/9bits ■ 崩潰電壓測試 ■ 穩定極速測試：10次/秒 ■ 可程式非破壞性脈衝電壓測試 ■ 儀器內建可儲存128組測試波形 ■ USB Host快速存取測試畫面 ■ 五種波形比對，檢測繞線元件層間短路不良 全新一代彩色顯示屏幕速度更快的MICROTEST 7750線圈層間短路測試儀，提供1200V/5200V/10000V脈衝電壓輸出，200MHz/9bits高速取樣技術提供多種比對模式，包含總面積比對、面積差比對、電暈數比對、顫抖數比對、二階微分比對與波形比對模式，測試速度高達10次/秒，上自動線是最佳的選擇。針對小感量可選型7750-1層間短路測試儀搭載FX-IM0001四線式SMD元件測試治具，支援電壓補償功能，避免配線引起的等效電感引起測試電壓誤差過大，為小電感產品把關品質。

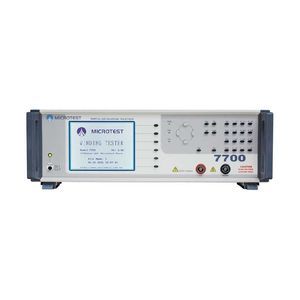

產品特點 ■ 單通道測試 ■ 支援高壓校正功能 ■ 提供5種波型比對模式 ■ 支援Remote、Printer介面 ■ 採用非破壞性脈衝高壓檢測技術 ■ 按鍵鎖定功能，防止人員誤觸按鍵 ■ 利用L/C諧振波型進行分析比對出線圈短路問題 MICROTEST 7700線圈層間短路測試儀提供200V-5000V脈衝電壓輸出，藉由L/C共振產出的阻尼衰減波形分析磁性元件線圈與線圈之間或漆包線層與層之間有缺陷造成短路的不良品。比對模式包含總面積比對、面積差比對、電暈數比對、顫抖數比對與與波形比對。

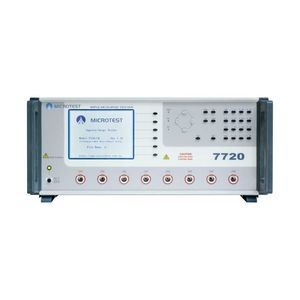

產品特點 ■ 8通道測試 ■ 最小電感值測試(50uH) ■ 支援Remote、Printer介面 ■ 支援高壓校正功能 ■ 提供5種波型比對模式 ■ 採用非破壞性脈衝高壓檢測技術 ■ 按鍵鎖定功能，防止人員誤觸按鍵 ■ 利用L/C諧振波型進行分析比對出線圈短路問題 MICROTEST 7720線圈層間短路測試儀提供100V-5000V脈衝電壓輸出，提供8組測通道，藉由L/C共振產出的阻尼衰減波形分析磁性元件線圈與線圈之間或漆包線層與層之間有缺陷造成短路的不良品。比對模式包含總面積比對、面積差比對、電暈數比對、顫抖數比對與與波形比對。
