5轴车削铣削中心

X轴: 600 mm
Y轴: 855 mm
Z轴: 750 mm

紧凑型5轴联动通用车铣复合加工中心 G350T 助力您实现理想的加工只需一次装夹就可以加工几乎所有材料制成的小型工件。 受益于格劳博GROB独特机床设计理念的工艺可靠性和使用寿命，创新型的加工中心G350T在各行各业得到了广泛应用。 优势概览 高生产力 最佳可用性 良好可视性 应用广泛 维护方便 结构紧凑 最佳可操作性 全天候服务 独一无二的机床设计理念 卧式主轴 卧式主轴的结构保证了 Z ...

... mpmc是我们的骄傲和自豪，我们的高素质工程师团队不断努力改进和进一步发展它。 自其诞生以来，带有集成软件包的mpmc就具有如此高的定制潜力，尽管我们仍在谈论一个系列，但它确实是为您的具体和独特要求量身定做的完整解决方案。请放心，您将收到一台世界级的高端机器，实现Weingärtner的承诺。 这台卓越的机床经常为各类复杂部件的完整卧式加工设定新的标准，包括。 注塑机螺杆 挤出机螺杆 涡轮发电机轴 燃气轮机和蒸汽轮机轴 精确、高效和多功能仅仅是这一机器概念所具有的几个特点--这一概念提高了工件的质量，同时也降低了生产成本。 mpmc是一种具有高效排屑功能的模块化斜床身车铣复合机。机床的人体工程学设计保证了舒适和安全的操作。宽大的底座、出色的导轨比和导轨的配置确保了操作过程中的稳定性和防止振动，即使是在极端的切削条件下。 ...

直径: 230 mm
X轴: 180, 490 mm
Y轴: 50, 90 mm

主主轴和副主轴相同，具有一个直径 76 毫米的主轴通孔 最大卡盘件直径 Ø 230 mm 3 个刀架最多可储备 169 把刀具 动力强劲的电动铣削主轴具有久经考验的Y/B套筒联动机构，适用于复杂的5轴铣削加工（G220） 加工区方案考虑周全，车削长度最高可达 900 毫米，而且可用于各种不同的加工方式 热稳定性和机械稳定性高 加速度高且快档进给速度高达50米/分钟 生产装备异常方便 卓越工程“德国制造” 可加工零件范围广 INDEX 公司提供最佳解决方案，确保生产灵活高效。 公司的工程师们将来自各行各业的多年经验整合到产品开发流程中。然后，通过可行性研究、效率分析以及与客户的密切合作根据客户的特定需求量身定制产品和工艺流程。INDEX ...

X轴: 2,500 mm
Y轴: 3,400 mm
Z轴: 800 mm

结集了现代先进技术的龙门复合加工机。 集成功能 通过切换附带铣头，可以镗削及旋削加工。甚至使用4轴铣头，可以进行5轴加工。一般的零部件加工自然不用说，使用高付价，复杂形状零部件的复合加工功能，在缩减工艺，缩短加工时间方面大显身手。 高速、高刚性和高精度 所有直线轴(X/Y/Z)均是双驱动配置。快进达40m/min、切削进给达20m/min。 螺杆驱动轴的辅助部位是铸铁一体型结构，具有足够的厚度及高刚性，可以确保高精度定位。” 数控系统 ...

直径: 430 mm
X轴: 455 mm
Y轴: 105 mm

最大工件长度 800 mm 最大棒料直径 65 mm B轴转动范围达240°和转速达100 min–1，X轴行程达455 mm（17.9 in.） 标配Capto C5刀具轴，最高主轴转速12,000 min-1，20,000 min–1（选配） 冷却油循环冷却的床身，全面控制热位移 辅助设备 全套选配的自动化设备，包括机内运动机器人和工件卸件器

X轴: 800, 1,250, 1,000, 1,600 mm
Y轴: 1,200, 1,250, 1,400 mm
Z轴: 1,400 mm

HELLER 加工中心理应可以进行性能强大的铣削。但在添加车削加工策略时，人们很快就会忘记常用的铣削尺寸。为了避免这种情况，我们将车削、铣削和 HELLER 机械制造专业知识结合，C 系列 5 轴铣车加工中心应运而生——一款在性能、可靠性和负载性能方面独一无二的产品。 关键事实 一台机床兼具强大的铣车功能，实现最高柔性（复合加工） 可灵活进行高性能 5 面加工和 5 轴联动加工，在定位旋转轴的情况下也能进行车削 主轴工作单元带回转头或叉形头运动机构 机床设计坚固，并采用了高性能、高扭矩的主轴技术 通过减少夹紧位置并在一次装夹情况下进行完整加工优化单件成本 通用于广泛的部件和材料品类 配备托盘交换装置 ...

直径: 600 mm
X轴: 535 mm
Y轴: 640 mm

... INTEGREX i-H 系列采用扁平式前部设计，大大提高了机器人和原材料堆垛机等外围设备的可接近性。 提供多种车削和铣削主轴规格 新型 MAZATROL SmoothAi 数控系统 自动化 棒料送料机 INTEGREX i-H 系列可使用棒料送料机。 条形送料机接口适用于大多数广泛使用的系统。可选配棒料喂料机调度，用于高混合、小批量生产和成套生产。 TA（转弯辅助） TURN ASSIST 机器人系统不需要复杂的机器人示教。 通过设置软件，可高效地将工件装载到料架上并进行机器人移动。 龙门式装载机系统 龙门式装载机（GL）设计紧凑，降低了机器高度。 其独特的设计还缩短了装载/卸载时间。 零件输送机可安装在机器的左侧或右侧，并可与多台机器集成。 马扎克自动挠性单元 该机器人系统可通过安装在地面上的机器人进行多品种、小批量生产。 ...

直径: 800 mm
X轴: 1,120 mm
Y轴: 710 mm

... 我们的VTM-80YB五轴组合车床/加工中心可以在一次操作中完成车削、垂直、水平和角度的表面加工，而不需要重新调整卡盘中的零件方向。通过操作人员控制主轴方向与工件表面的关系，与使用球型立铣刀的点切割相比，使用直型立铣刀的侧面切割可以大大减少切割时间。切削效率可以显著提高，刀具的使用寿命可以延长，从而降低总体生产成本。工作主轴在两个位置由大直径滚子轴承支撑，为复杂零件的生产提供精确控制。主轴的齿轮头产生高扭矩，能够维持大型阀体等零件所需的重切削。 ...

X轴: 400 mm
Y轴: 200 mm
Z轴: 410 mm

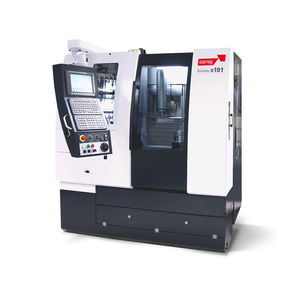

Bumotec s191V 数控铣车复合加工中心是可信赖的“瑞士机械制造”和最先进的数控技术和直线电机驱动技术完美结合的产物，可实现精密、复杂零件的 5 轴加工生产。基于其稳定的机械概念和直线电机驱动技术，可以达到微米级的加工精度。集成了一个单独的自适应自动工件交换单元后，机床可用于一次性样件或在“无人值守”加工。Bumotec s191V 有 3 轴和 5 轴两种结构，同时还设许多不同的配置选项。热稳定单元几乎可以免去机床启动时或加工中断后的预热循环。 机床特点 直线电机驱动和旋转轴直接驱动 高速主轴（最高转速 ...

直径: 1,600 mm
X轴: 1,950 mm
Y轴: 2,000 mm

... Forest-Liné Flexiax V 的设计精度高、生产速度快、用途广泛。 这款高速车铣加工机床的设计确保了其卓越的刚度和稳定性，可提供最高的产量，同时保证每次加工都具有极高的精度。 Forest-Liné Flexiax V 可以在铣削、切边和钻孔功能之间切换。恒定悬伸滑枕经过专门设计，可提供硬质材料加工所需的刚性和精度。 农业、建筑和采矿业 | ... Forest-Liné Flexiax V 是各种应用和材料的理想之选： 飞机结构 硬质金属 ...

X轴: 1,160 mm
Y轴: 1,000 mm
Z轴: 900 mm

... MX多功能加工中心是一种高灵活性的机器，可以在5个轴和5个面上进行加工，在一次装夹中完成从粗加工到精加工以及车削操作。 主要特点 铣削（M）和铣车（MT）中心 在最短的时间内加工硬质材料 机床的完全自动化 机头和主轴 机头配备有集成扭矩电机 机头位于45°平面上，可在-45°至180°之间倾斜 强大的主轴具有高扭矩，可实现高金属去除率 监测加工的振动，以确保机器、工具和工件的所有要素。 ...

直径: 1 mm - 250 mm
X轴: 600 mm
Z轴: 350 mm

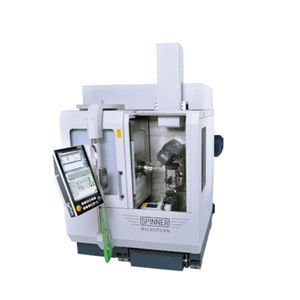

作为车削/铣削中心，我们的MICROTURN-LTB产品属于超精密车床与5-轴加工中心的结合，其结构独特，能仅用单次上紧夹具就可以最高水准加工工件。 在X/Z轴上运行的高精密电机主轴是重复定位精度的核心，可以达到最高的准确率。 在两个主轴之间有三个不同的刀架： 线轨刀架承接固定的刀具用于精密车削 加工间下部带Y-轴的刀塔用于万能切削 加工间上部带Y-和B-轴的铣刀轴，用于车削/铣削可加载至72个刀具 所有直线或旋转轴都配有直接的测量系统 能达到如此的精准度和复杂性，MICROTURN具有目前市面上独一无二的设计，由我们慕尼黑的主厂房完成的德国制造。

... 先进的高精度多任务处理，实现持续的无人化生产 铣削+车削+磨削*合为一体。 通过单个卡盘操作延长无人化运行时间。 支持不规则形状、矩形和薄型工件。 高精度工件测量、砂轮修整和磨削自动化。 选项 - 从原型和单件到大批量生产。 特点 工序间无需设置或校准。一次装夹操作消除了因设置而积累的误差，可在无人操作的情况下长时间进行高精度加工。 ...

直径: 430 mm
X轴: 500 mm
Y轴: 300 mm

... - 重建的花岗岩单体底座 - 用于车削工具的固定支架（非旋转式）： o 确保高刚度 o 车刀支撑在45°，以恢复切削力 - 精细加工：沟槽，切入式铣削、 - 用模块铣或母磨加工外齿轮 - 通过开槽加工内齿轮 设备 B轴可在144个位置机械夹紧，Hirth齿2.5°。 28个位置 刀具库容量 3个卡爪的自动自定中心卡盘 切屑输送机 7条冷却液系统，带30µm滤芯 带滑动前门和安全锁的全面保护 自动容积式注油 内部照明 滑动和旋转的操作台，带1或2个手轮 主轴功率显示（可用功率的百分比） ...

直径: 520 mm
X轴: 600 mm
Y轴: 250 mm

新型M30/M35、M30-G/M35－G系列机床是创新与标准的结合。这一小型多功能车－钻－铣中心可加工旋径达520mm的复杂轴类及 盘类零件，且加工长度达2000mm。它既可以作为一台车床、一台6 轴加工中心、如需要还可作为切齿或深孔钻机床。 亮点一览 高压冷却剂泵 在线测量 工件传输 6面加工 刀库－新型盘式刀库取代传统链式刀库 刀具重量可达15kg 盘式刀库可承载80刀位（M35/M35-G可选120刀位） 加工同时进行时间设置 最大刀长：M30/M30-G: ...

直径: 0 mm - 1,000 mm

... UniCen 是一个集成 B 轴的车铣中心，其中建设性地实现了完整加工的所有要求：车 削：2 轴作为标准，4 轴作为选项 铣削：最多 5 轴同时 钻削：定位钻削/铣削带保持制动器 工件被夹在一台机器上，然后完成。 最多有五个插值轴，甚至可以生成复杂的自由形状曲面。 工具库 UniCen：NC 控制的刀具更换器独立于零件加工。 连锁杂志的标准版本有 36 杂志的地方与 HSK 63/100, 可选的 Capto C6. 可选择 60 或 90 个地方的杂志。 ...

直径: 540 mm
X轴: 600 mm
Y轴: 80 mm - 240 mm

多轴复合加工机 VTURN-X200 具备双车床主轴及铣削主轴 刀仓与移刀机构 ATC系统 内藏式车床主轴(DDS) 内藏式铣削主轴(DDS) 12000 rpm铣削主轴 B轴传动提供高刚性、高精度 B轴 超刚性机械结构 下刀塔 具高刚性高阻尼的线轨

X轴: 370 mm
Y轴: 90 mm
Z轴: 295 mm

直径: 800, 350, 850 mm
X轴: 741 mm - 836 mm
Y轴: 100 mm

... -高性能切削能力，可进行车削、铣削，甚至在一次装夹中同时进行这两种加工。 -0.001° B 轴，配备 6000 rpm 铣/车主轴，可进行 4+1 轴或 5 轴联动加工。 -60° 斜床身设计，可实现最佳排屑率。 -所有轴均采用刚性最强的箱形走刀方式。 -最大切削直径达 1000 毫米或以上。 ...

X轴: 4,000 mm
Y轴: 600 mm
Z轴: 800 mm

MATEC-30HVduo是基于MATEC-30Lduo的立式加工中心。 该加工中心配置有两个独立的动柱以及摆动头（2×4轴）。 通过将工件转移到相对的主轴上， 可以对工件的2×3面进行单独加工。 加工过程结束后， 带有NC夹具的自动化单元将工件放在输料皮带上。 技术信息 能等级 SK40|HSK-A 63 速度范围： 9.000-42.000 rpm 电主轴驱动功率：最大 30 kW 最大扭矩： 191 Nm 优点 双动柱结构配置独立的摆动头，实现2×4轴加工 通过机器人或自动棒料装载机实现装载自动化的连续生产，可批量加工最大对角线长度为120mm的工件 工件通过主轴传递至副主轴实现6面加工 在同一长工件上双主轴联动加工 2轴数控高性能锯切单元，锯切深度可达120毫米 2×4轴刀具长度和直径的校正 钟摆式加工 可选的集成车削转台可以构成双主轴铣车复合加工中心

... 模块化设计使得该机器可以从简单的车床配置到先进的多轴加工中心。完整的配置版本包括选项，如刀库、稳定支架、Y轴、B轴、副主轴、全轮廓加工、测量和校准装置以及其他根据客户意愿的选项。FCTS 900的标准车削长度为1.100mm、2.100mm、3.100mm和4.100mm。也可以选择更长的中心距。 FCTS 900车铣复合机可以精确加工大型、重型和复杂部件。该机床有以下配置：3轴、3+2和全5轴技术。 FAT在车削和铣削行业的丰富经验允许为您的特定项目提供复杂的交钥匙解决方案，如下面视频中强调的FCTS ...
