24级无功功率控制器

1.全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。 2.秉承以人为本的设计理念，模块化组装，外观流线设计。 3.可实时显示L1、L2、L3各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。 4.设置参数中文提示，数字输入。 5.电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。 6.电容器投切控制程序支持等容/编码及模糊控制投切方式。 7.具有手动补偿/自动补偿两种工作方式。 8.取样物理量为无功功率，具有谐波测量及保护功能。 9.控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。 选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。 环境条件 海拔高度：≤2500m 工作温度：－20℃～＋60℃ 存储温度：－25℃～＋70℃ 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。 测量数据 测量电压：100V～290V 测量电流：0～6000A 灵敏度：50mA（二次） 测量功率因数：滞后0.200～超前0.200 工作电源：220V±20% 测量频率：47～53Hz 显示有功功率：0～6553kW 显示无功功率：0～6553 ...

... 24级，图形液晶屏，带通信的三相功率因数控制器 无功功率控制继电器的设计目的是减少未被负载使用而从网络中提取的无功功率（感性和容性）。如果从网络中提取电感功率，它通过提取适当值的电容器进行干预。如果从网络中提取电容性功率，它通过提取适当值的并联电抗器进行干预。它试图以这种方式减少系统的感性/活性和容性/活性率。 功能特点 - 易于安装和操作，带有2x16液晶显示器 - 3x4位LED显示，信息和警告LED显示 - 介入、放电和沉淀时间可调节 - 通过RS485（计算机通信）进行远程通信 - ...

... JKGHYBA580 智能组合低压无功功率测量与控制器装置是集测量、控制和显示的新型低压无功功率补偿控制器。 它主要集成正常电压表、电流表、功率因数表、无功功率表、有源功率表集成在一个控制器中，还可显示三相补偿电流和电容器开关状态显示。 本产品采用 RS485 通信方式，可连接多达 20 个 HY 系列组合低压功率电容器。 ...

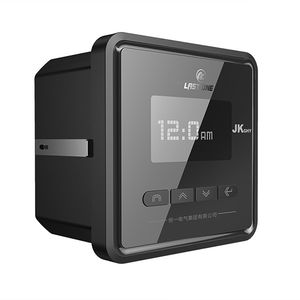

... JKGHY 是一款用于无功补偿和配电监控的集成控制器。 它集成了数据采集、通信、无功功率补偿、电网参数测量和分析。 如果本产品采用 RS485 通信方式 (JKGHY-Z)，可 连接多达 32 件 HY 系列组合低压功率电 容器补偿装置或选择 12V 电压输出控制 方式 (JKGHY-D)，可提供 12 或 16 步输出（ 两种方法中只有一种可以已选择） ...
