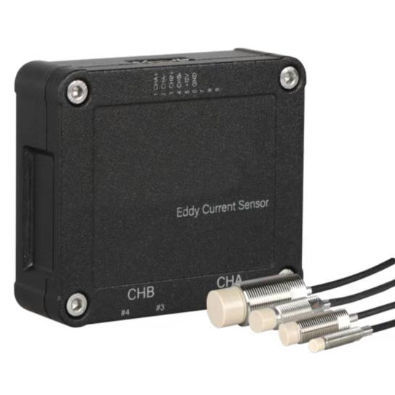

线性位置传感器 ZED53 series

非接触式涡电流数字

ZED53可定制差动电涡流位置传感器是一款差动式电涡流位移传感器，具有最佳的分辨率、重复性和稳定性。2个检测通道仅有0.4W功耗， 独特的安装调零方式极大的简化了安装过程，同时可达到um级的安装精度，是应用在偏角检测、主轴位置反馈、大口径拼接望远镜姿态检测的绝佳选择。 ZED53系统由测量探头和控制器两部分组成。测量探头将距离信息提取为线圈的阻抗信息，处理电路中的相位解调电路将阻抗信息转换为和位移相关的电压信号,经过数字模块线性校正之后输出。 ZED53可定制差动电涡流位置传感器控制器上有4个探头接口和模拟输入/输出接口。4个探头组成2个差动测量通道：CHA和CHB。模拟输入/输出接口包括供电接口和2个通道的模拟输出口。每一台ZED53传感器配有一个参考探头，作用是在探头安装过程中辅助精确定位。 探头的量程、形状、材料、导线长度都可以定制。
