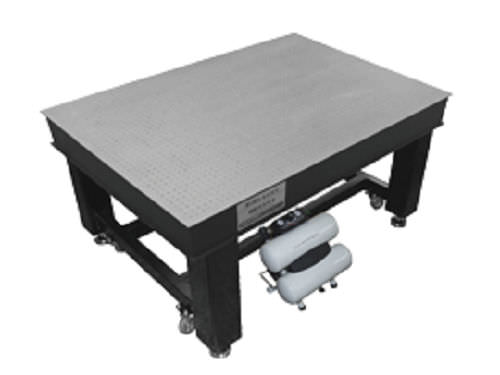

精准光学台 ZVB Series

自动平衡式气动驱动防震动

ZVP系列为采用DAEIL（大一）气浮支架，配合卓立汉光隔振平台台面（同DRP台面），组合而成的气浮式隔振平台，整体高度800mm，分为台面和支撑两部分。 台面整体为三层夹心式蜂窝结构，采用焊接工艺（非胶粘工艺），没有松动、开裂、脱落等困扰。上台面材料为SUS410 铁磁不锈钢，具有较好的耐腐蚀性能。厚度根据尺寸设计为：100/200/300mm，具有很好的硬重比和刚性。台面采用精密磨削工艺，台面的平面度达到0.02~0.05mm/600mm×600mm，台面上按照25mm×25mm 孔距均布M6 螺纹孔，方便安装各类滑台和调整架。 气浮支架为DAEIL（大一）产品，气室为二层结构，隔振性能较好，固有频率实测通常小于1.5~2.5Hz，属于精密级气浮隔振平台。大一特有的技术，使得3 个水平调节阀反应非常灵敏，响应时间很短。调整高度机构分为两部分：支架下方（每个支撑腿下方）具有整体高度的调整机构，调整后可完全消除地面不平引起的支架扭曲现象。支架上方采用三个特有的高度调整机构，可以调整高度和台面水平。ZVP 系列平台自带脚轮，方便移动和调整。 ZVP 系列产品刚性高、稳定性好、隔振效果好，适合于科研级精密隔振要求的领域使用。 • DAEIL（大一）气浮支架，固有频率通常小于1.5~2.5Hz。 • 整体焊接支架，具有更好的刚性和稳定性。支架上方采用三个特有的调整机构，可以调整高度和台面水平，支架下方具有高度调整机构和脚轮。 • 台面材料为SUS410铁磁不锈钢，具有较好的耐腐蚀性能。 • 台面厚度100/200/300mm，具有很好的硬重比和刚性。台面侧面采用黑色铝塑板包边，美观、实用。 • 隔振效果好、性价比高的科研级气浮隔振平台。
