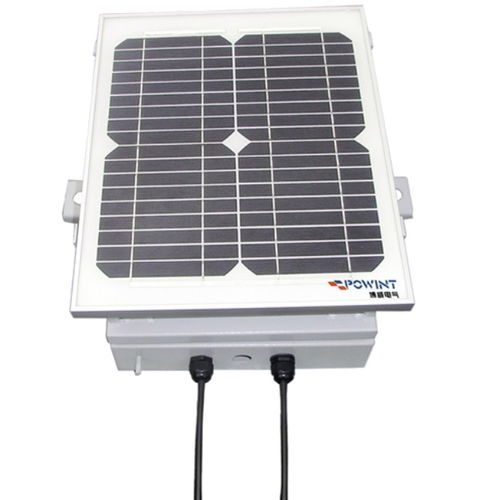

通信网关模块

用于配电故障指示器

1、概述 JYL-PW-HD暂态录波型故障指示器汇集单元用于实现架空线路型短路故障指示器与远程服务器之间通信。 作为指示器与远程服务器之间的通信桥梁，JYL-PW-HD暂态录波型故障指示器汇集单元将一直处于工作状态。一方面等待故障指 示器上传数据，另一方面保持与远程服务器之间的实时通信，将故障指示器最新的数据变化上传到 远程服务器。并将远程服务器下载的新的参数设置暂存在自身存储器中，等待下次故障指示器通信 时，将其下载到故障指示器中。 2.主要功能 （1）接收故障指示器上传数据； （2）管理故障指示器的运行参数，并在适当时候下载到故障指示器中； （3）故障指示器上传数据的处理转化，存储及管理； （4）与远程服务器的实时通信，将故障指示器最近动态数据上传至服务器； （5）标准传输协议集的IEC60870-5-101； （6）支持掌机对其进行现场设置,PC 通过232对其进行参数设置； 3、主要技术参数 线路电压：3kV～10kV 环境条件：存储温度：-40℃～85℃ 工作温度：-40℃～70℃ 环境湿度：5～95% 自备电池：8Ah 电量采集精度 重量： 50000h 电磁兼容性能： 辐射电磁场干扰试验：3 级； 快速瞬变干扰试验：4 级； 静电放电试验：3 级； 工频磁场抗扰度试验：5级； 衰减振荡磁场抗扰性试验：4 级 设计寿命：10年
