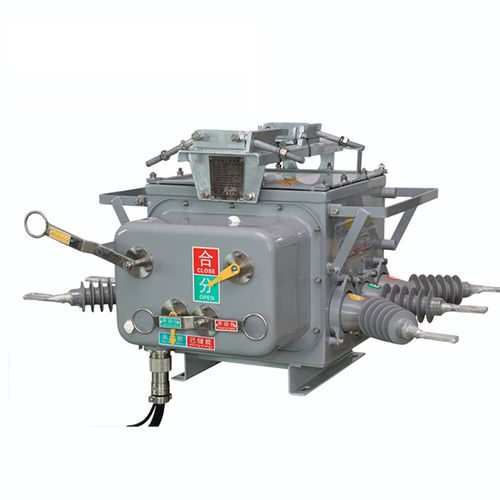

户外断路器 ZW20PW

真空交流用于电力分配

1、概述 ZW20PW用户分界断路器主要是为解决10kV架空配电线路T接的支线段或用户内部发生短路故障时不致造成变电站出线开关保护跳闸而影响整条配电线路停电的智能化设备。 ZW20PW用户分界断路器主要由ZW20PW-12/630型户外真空断路器和FDR-2系列等智能控制器组成，安装于10kV架空配电线路的责任分界点处，可实现线路短路故障和接地故障的自动快速隔离，与CMS-4000配电自动化管理系统通讯，可实时监控线路状态、实现遥控、遥测、遥信、遥调功能，是理想的智能配电网开关设备。 该产品广泛适用于单电源、双电源、辐射状等不同拓扑结构的10kV架空配电网络。 2、特点 （1）开断性能优越：开断短路电流20kA达30次。 （2）操作功率小、可靠性高：全新设计的小型电动弹簧机构，零部件数量和操作功率（约30W左右）都降低到最低水平。 （3）具有免维护特性：断路器主回路及二次元器件、操作机构均密封在SF6气体 (零表压) 中，不受外界环境影响。 （4）密封性能可靠：采用成熟的密封结构，密封性能可靠。 （5）独特的进出线方式：采用硅橡胶套管，使接线端子之间绝缘距离充裕，外绝缘特性优良。 （6）安装方式灵活：可根据需要选择采用柱上吊装或座装安装方式。 （7）使用安全：箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或飞溅物泄漏出来。
