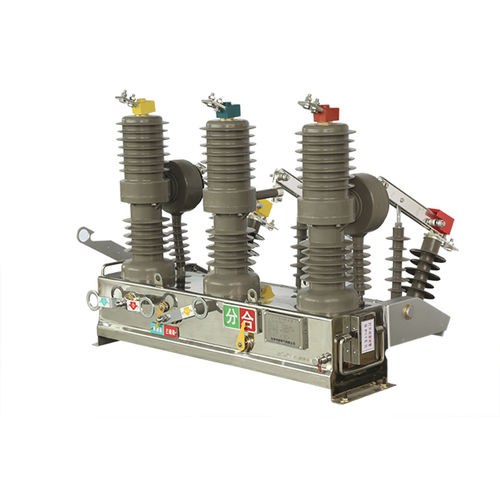

柱上断路器 ZW32-12

真空三相交流

1、概述 ZW32PW-12C/630-20型户外永磁真空断路器(以下简称断路器)是用于三相交流50Hz，额定电压为7.2～12kV电网使用的户外高压开关设备。断路器采用永磁操动机构，与CFT-210型或CMC-3L型等控制终端和PT（电源变压器）一起组成智能型断路器，广泛适用于变电站馈线终端、工矿企业配电线路及城、农网输配电系统作保护和控制，特别适用于操作频繁的场所和城、农网自动化配电网络。 2、功能特点 断路器与CFT-210型控制器配合使用，可以实现以下功能： （1）自动切除单相接地故障 当用户支线发生单相接地故障时，断路器自动分闸，隔离故障支线，保持变电站及馈线上的其它分支用户正常供电。 （2）自动断开相间短路故障 当用户支线发生相间短路故障时，断路器保护跳闸后，隔离故障线路。故障线路被隔离，使馈线上的其它分支用户及主网不受故障影响。 （3）快速定位故障点 用户支线故障造成断路器分闸后，仅责任用户停电，并可主动上报故障信息，使电力公司能迅速知晓事故点位置，及时进行现场处理，使故障线路尽早恢复供电。 （4）监控用户负荷 控制器通过通信接口，选配必要的附件，可将断路器运行数据传送电力管理中心，实现对远方负荷的实时监控。 （5）断路器的保护处理方式 控制器输入信号共四个：A相电流、B相电流、C相电流、零序电流。控制器通过实时监测上述输入量，并与定值进行比较来判断线路故障的类型，从而进行相应的处理。 下表为系统中性点不同运行方式的保护处理结果。
