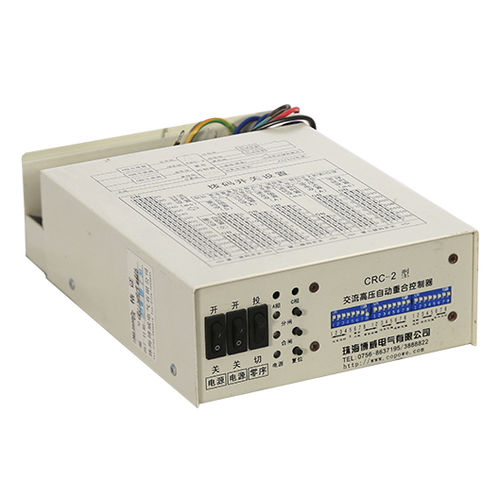

电力分配供电终端设备 CRC-2 series

1、概述 CRC-2系列控制器主要用于10KV配电网自动重合器上，对线路和设备具有保护和监测功能，是一种基本型自动重合器控制器。与断路器相配，构成自动开关；用于辐射型供电及环网供电系统，可检测线路瞬时性故障与永久性故障。并可消除瞬时故障对线路的影响、隔离永久故障段、避免造成长时间的大面积停电、自动恢复非故障区段电网供电，从而经济实用地实现配网自动化。 CRC-2系列控制器有涌流、过流、速断保护、小电流接地保护、失压保护功能，遥控器部分可用于遥控分、合闸控制，采用组合按键方式可防止遥控误操作。 CRC-2系列控制器采用性能优异的微控制器进行控制，具有高精度、高稳定性、抗干扰能力强、内部功耗小等特性。 另外，CRC-2系列控制器内部集成度高，整体安装空间要求小，可安装于开关本体或机构内部，也可分开安装。 2、适用范围 a)CRC-2系列自动重合控制器与10KV柱上开关配合构成自动重合器，可用于城网和农网变电所及站外散点开关。 b)产品适用于目前市场上现有的电动开关（如：ZW系列、SF6、多油、少油等开关）。 c)能应用于各种规模的配电自动化系统。 3、选型指南 CRC-2系列控制器根据电源电压的不同，使用前应分别加以选择： CRC-2型：电源电压为220VAC，带一组遥控，输出分合闸电压为直流，非节点控制输出； CRC-21型：电源电压为220VAC，带两组遥控，即主遥控和辅遥控，当主遥控分闸后，辅遥控不能合闸，输出分合闸电压为直流，非节点控制输出； CRC-22型：电源电压为24VDC，带一组遥控，输出分合闸电压为24V直流，节点控制输出； CRC-23型：电源电压为220VDC，带一组遥控，输出分合闸电压为220V直流，分合闸输出控制端为电源“+”端，“-”端为公共端，非节点控制输出； CRC-24型：电源电压为220VDC，带一组遥控，输出分合闸电压为220V直流，分合闸输出控制端为电源“-”端，“+”端为公共端，非节点控制输出； CRC-25型：电源电压为220VAC，带一组遥控，输出分合闸电压为220V交流，节点控制输出； CRC-26型：电源电压为220VAC，采用数码管显示，带两组遥控，即主遥控和辅遥控，当主遥控分闸后，辅遥控不能合闸，输出分合闸电压为直流，非节点控制输出；
