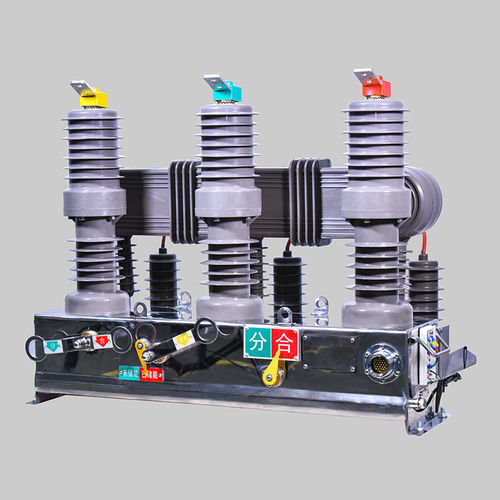

真空断路器 CKWZ-12

防短路用于过载高电压

CKWZ-12型户外交流高压真空断路器是在充分吸收国内外柱式断路器的先进技术的基础上，结合我国电力设备应用需求，自制研发的新一代户外真空断路器。 CKWZ-12型户外交流高压真空断路器为额定电压12kV、50Hz三相交流的户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流，并可分步实现配网自动化的保护，是配电网络中新颖的设备。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所，特别适用于城网、农网建设与改造的需要。 结构特点 设计精巧；断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维护、体积小、重量轻和使用寿命长等特点。 适用性强；断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。 安全可靠；三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘。具有耐高低温、耐紫外线、耐老化等特点。 性能稳定；操作机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机箱内，解决了操动机构锈蚀问题，提高了机构的可靠性。 操作便捷；断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。 扩展方便；断路器可以装设二相或三相电流互感器，供过电流保护和短路保护用，也可以给智能控制器提供电流采集型号；根据用户要求可加装计量用电流互感器。
