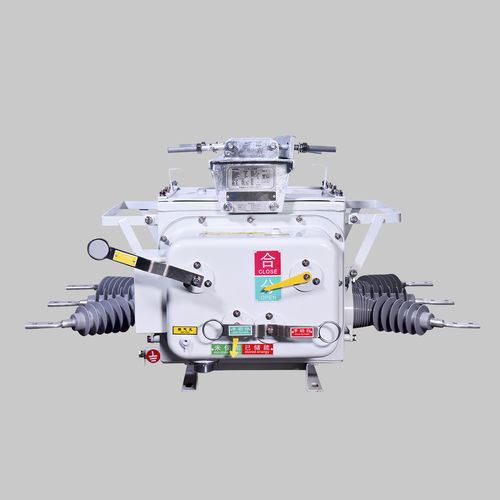

真空断路器 CKWB-12

SF6绝缘防短路防止电流过载

CKWB-12/T630-20型户外交流高压真空断路器（以下简称断路器）是采用真空泡灭弧SF6气体绝缘，额定电压12kV，三相交流50Hz的户外配电设备。进出线套管也进行了密封性能改进,整体密封性能优良，内部充装的SF6气体不泄露，不受外界环境影响；弹簧操作机构动作可靠性和稳定性高；主回路的接触电阻小，温升低。主要用于开断和关合10kV电力系统的负荷及短路电流，适用于变电站、工矿企业、农村电网配电系统中作保护和控制之用，更适用于电网频繁操作的场合。 结构特点 : CKWB-12型户外交流高压真空断路器采用箱式密封结构，具有良好的密封性能，是一种免维护产品。 完善的保护功能 : 不仅具有过流保护，还具有零序保护，能区分区域内/外故障； 安装/操作灵活 : 本产品采用柱上吊装或座装安装方式均方便，灵活；电动储能，电动分合。同时具有手动储能，手动分合，并能近距离或远距离操作； 开断性能优越 : 其弹簧操作机构采用真动齿轮传动和多级脱扣系统，动作可靠性高；开断性能好，开断短路电流20kA达30次； 外绝缘性能优良 : 采用独特的硅橡胶套管进出线结构，使套管之间绝缘距离更充裕，运行安全可靠； 密封性能可靠 : 采用成熟的密封结构技术，主回路及二次元器件均密封在SF6气体（零表压）中，密封性能可靠； 强大的通信功能 : 操作机构下方配有航空插座，与智能控制器相连接，可实现遥控、遥信、遥测、遥调四遥功能。
