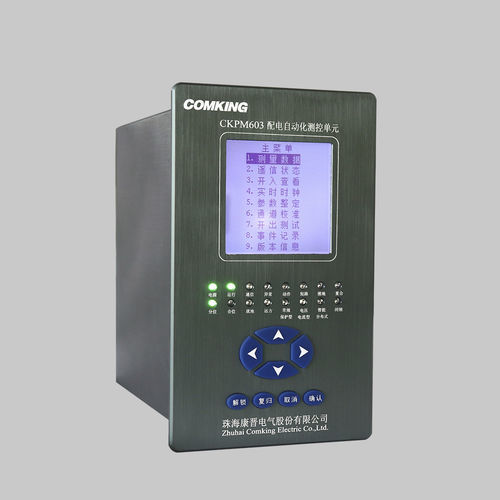

电力分配配电终端设备 CKPM603 series

CKPM603系列分布式配电自动化终端（分散式DTU)），与环网柜开关配合，可组合成智能分布式、电压时间型、电压电流时间型、保护型等配网功能，实现就地配电自动化功能，装置与出线开关、分支开关等配合，可实现配电线路的故障切除、故障恢复，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代微机型配电自动化远方终端装置。 CKPM603配电自动化测控单元具有对开关的测量、保护、控制，配电自动化功能。与CKPM680管理单元进行通信，完成信息采集上送功能；其中，CKPM603可选配通信接口为光纤通信，可具备 2路单模FC光纤接口，相应型号为CKPM603-FX，应用于环网柜进线单元。. 结构特点 : 三遥功能 : 15路光电隔离的开关量输入12 路交流测量、2 路直流测量，6路输出，电压等级可选，可选配操作回路功能。 保护功能 : 光纤纵联比率差动保护、三段过流保护、三段零序电流保护、电压解列、频率解列、三相多次重合闸（次数可选，最多 3 次）、相过流、零序过流后加速保护、涌流识别、非电量保护、合环功能。 维护功能 : 当地定值参数设置、远程定值参数设置、程序远程更新、具有当地维护通信接口、远程诊断设备自诊断、程序自恢复。 数据传输功能 : 能与上级站进行通信，将采集和处理信息向上发送并接受上级站的控制命令与上级站进行校时 ，具有当地维护通信接口，通信接口：RS-232/485、工业以太网；可选配光纤通信口通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式，由用户任选。
