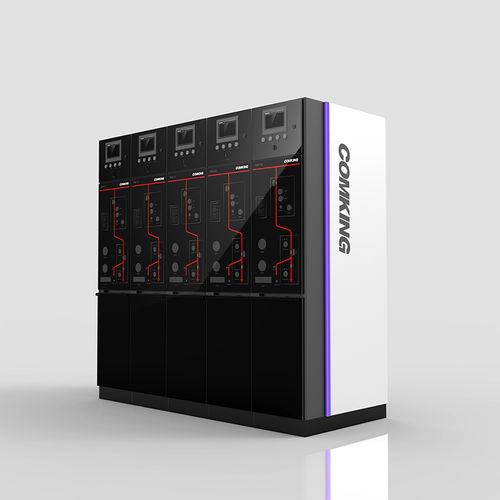

空气绝缘环网柜 CKAI series

紧凑型用于断路开关模块化

CKAI- 1 2常压密封空气绝缘金属封闭开关设备， 是采用常压密封空气作绝缘介质，真空灭弧室进行灭弧， 其隔离开关和弧室完全封闭在不锈钢箱体中， 全绝缘全密封设计， 密封箱体采用进口不锈钢板， 利用先进机器人焊接技术焊接而成， 密封箱体的防护等级到达I P 65。母线采用上部扩展结构，采用技术成熟的结构， 安装方便， 完全实现绿色环保、安全可靠、结构紧凑、免维护、长寿命等要求。是集高技术含量的核心器件和新技术、新工艺、新材料的完全环保型开关设备产品。其主要功能单元有: V单元（ 断路器单元） 、C单元（ 负荷开关单元） 功能特点 : ① 产品采用空气作绝缘介质，真空灭弧，没有任何SF6气体，所用材料超过9 5 %都是环保可回收材料， 环氧树脂材料的零部件占比小于5 %。全寿命周期内对环境影响最小，环保、安全； ② 结构紧凑、体积小、模块化、免维护设计，单元尺寸仅500宽* * 9 0 0深*2000高； ③ 一次高压部件全部封闭在不锈钢密封箱体内，防护等级IP65，整体免维护设计；密封箱体通过带空气过滤功能的装置进行内外气体压力平衡，使密封箱体内气压与环境大气压始终保持相同； ④ 产品经过电场仿真分析、计算、优化处理，电气性能优越；电场分布均匀，局放小于10pC; ⑤ 操作机构有弹簧和永磁两种机构供选择；下隔离下接地结构，产品结构紧凑，体积小，重量轻，便于搬运和调换，外形尺寸为宽500*深920*高2000；侧扩，可共箱，安装和扩展方便； ⑥ 产品模块化设计，断路器、负荷开关、隔离开关、密封箱体、操作机构、柜体为独立模块、形成标准化功能单元，便于工厂化预制生产组织； ⑦ 智能化程度高，满足国网和南网的智能电网要求和智能运维要求。
