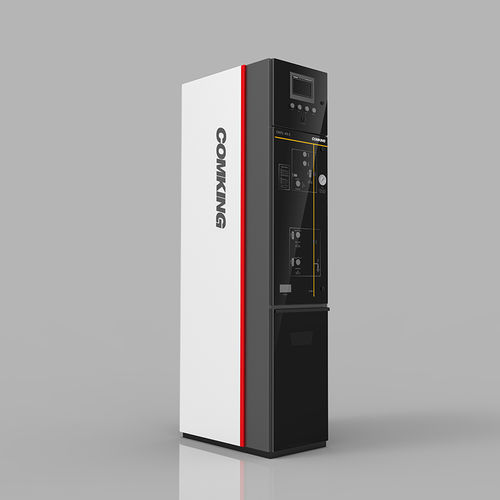

辅助开关柜 CKFL series

绝缘SF6绝缘紧凑型

CKFL系列SF6绝缘环网柜(简称充气柜)是珠海康晋电气股份有限公司自行设计制造的新一代小型化模块式开关设备。在同一个气箱内最多可以配置共母线的6个（不分进线和出线）单元，也可采用扩展母线的形式将两个（或两个以上）的气箱连接起来。每个SF6绝缘气箱都可以在左右侧或顶部任意扩展，根据不同的设计方案任意排列，实现不同的配置要求。 CKFL系列充气柜的气箱采用进口不锈钢板，利用先进的激光切割与全自动机械手焊技术制造而成。充气隔室的防护等级达到IP67，箱内充以SF6气体，并经过同步抽真空、氦检漏，确保气箱的密封性。负荷开关、接地开关、熔断器绝缘筒、真空灭弧室均密封在不锈钢气箱内。气箱底部的防爆口上装有防爆膜片，当开关出现异常而使气箱内的气压超过设计压力时，将从下部防爆口泄压，有效防止高压气体对人、电缆及变电站内其余开关设备的损害。 CKFL型充气柜广泛应用于工业及民用的环网和终端供电。特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道等领域。 特点 ① 安全性，全绝缘全密封结构，充气隔室的防护等级达到 IP67； ② 经济性，结构紧凑、体积小、标准化、模块化、免维护设计； ③ 覆盖广，满足12kV、24kV、40.5kV各电压等级需求； ④ 性能优越，采用SF6绝缘介质，全自动焊接、充气和检漏工艺，产品的绝缘性能和密封性能得到保障； ⑤ 方案灵活，有上隔离上接地和下隔离下接地结构，满足国网标准化设计和南网技术要求； ⑥ 扩展方便，侧扩、顶扩均可，可实现单元任意扩展和更换； ⑦ 智能化程度高，满足国网和南网的智能电网要求及智能运维要求。
