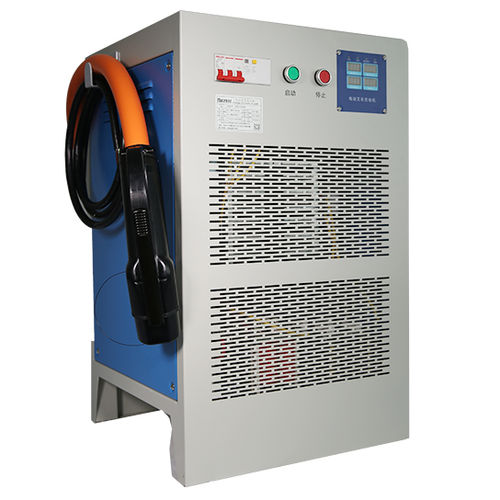

落地式电池充电器 GGCF-B

锂叉车CE

本系列高频充电柜具有转换效率高、稳压、稳流精度高及瞬态响应指标先进，输出电流波形平滑纹波小，另外由于采用了高频开关技术电源具有省电、容易控制、宽范围可调、体积小重量轻的特点。 工作原理概述 充电柜主要由整流滤波电路，高频开关逆变电路，ＰＷＭ控制电路，输出整流滤波电路、反接保护、稳压、限压电路，稳流、限流电路，保护电路，以及辅助电源电路等组成。 4、输出电压稳定度 电网调整率：不同交流输入电压情况下的直流输出电压与输出电压整定值的差值应不超过输出电压整定值的±0.5%； 5、输出电流稳定度 当充电柜在额定输出电压范围内使用，输入工作电压变化时，输出电流的变化少于1%。 6、温漂：0.5% 7、输出纹波电压 空载到满载纹波有效值：≤额定电压×2％ 8、整机效率 当输出电流是满负载时，整机效率≥92%。 9、安全要求 9.1 保护功能 输入：过压、欠压、缺相、过流保护； 输出：短路、过流、过压、反接、电流倒灌保护； 整机：温度保护、充电时间保护、通讯保护； 9.2介电强度
