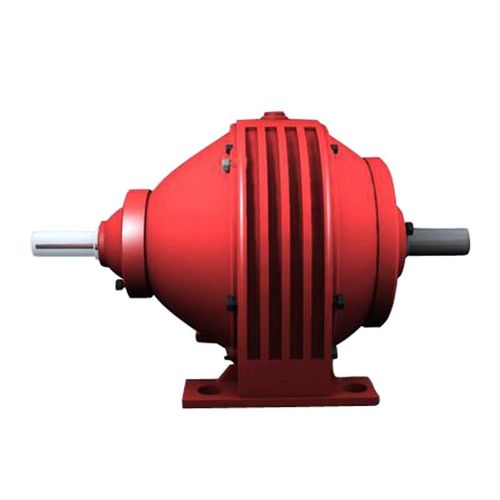

行星减速机 NGW Series

同轴法兰高效率

NGW系列行星齿轮箱 齿轮排列。 行星齿轮 输入速度：600~1500rpm 比例：2.8~2000 齿轮线速度：≤20m/s 阶段：1、2、3阶段 轴的位置。 同轴、平行、直角 安装。 脚踏式、法兰式安装 组成部分。 1.外壳。铸铁 2.齿轮组。行星齿轮组 3.输入配置。 键控式实心轴输入 4.输出配置。 键控式实心轴输出 型号。 原装版NGW系列 轴的位置。排成一线 1级。NGW11~NGW121 比率：2.8~12.5 2阶段：NGW42~NGW122 比率：14~160NGW42~NGW122 比率：14~160 3级。NGW73~NGW123 比率: 180~2000 新设计NGW系列 轴的位置。直线，平行轴 NAD(NAF) - 1级，脚踏式(法兰安装)，在线式 NAZD(NAZF) - 1级，底脚安装（法兰安装），平行轴。 NBD(NBF) - 2级，脚踏式（法兰安装），在线式 NBZD(NBZF) - 2级，底脚安装（法兰安装），平行轴。 NCD(NCF) - 3级，脚安装（法兰安装），在线式 NCZD(NCZF) - 3级，底脚安装（法兰安装），平行轴。 NGW-L系列行星齿轮箱 轴的位置。同轴 输入配置。与电机集成 安装。法兰安装 1级。NGW-L11~NGW-L71 比例：4~10 2级。NGW-L42~NGW-L122 比例：25~100 NGW-S系列行星齿轮箱 轴的位置。直角 齿轮组螺旋锥齿轮对与行星齿轮组一体化 2级。NGW-S42~NGW-S122 比例：11.2~80 3级。NGW-S73~NGW-S123 比率: 56~500
