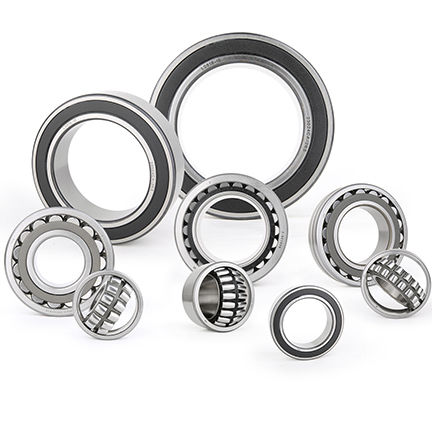

球面滚子轴承是一种滚动元件轴承,允许低摩擦旋转,并允许角不对中。 通常,这些轴承支持内圈孔中的旋转轴,该轴可能与外圈不对齐。 由于外圈和球面滚子的球面内部形状,可能出现不对中。 尽管它们的名称可能意味着什么,但球面滚子轴承的形状并不是真正的球形。 球面滚子轴承的滚动体主要为圆柱形,但其外形使其看起来像气缸稍微过高。
带中央法兰的双列球面滚子轴承(圆
筒轴承)单列球面滚子轴承(圆筒轴承)
轴承的内部设计未通过 ISO 标准化,因不同制造商和不同系列而异。 不同轴承中可能存在或不存在的一些
特点是:内圈或外圈
中央法兰
导圈或中心环
集成密封
保持架中的润滑特性。
球面滚子轴承的外部尺寸通过 ISO 15:1998 标准标准化。 一些常见的球面滚子轴承系列有:213、222、223、230、231、238、239、240、241、248、249。
球面轴承用于无数的工业应用:
齿轮箱
风力涡轮机
连铸机
物料搬运
泵
机械风扇和鼓风机
采矿和建筑设备纸
浆和造纸加工设备
船舶推进和离海 钻探
越野车.
---
