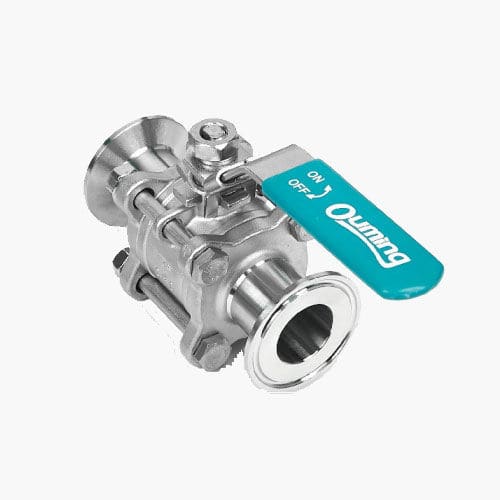

球形阀 杠杆流量校准器法兰
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 种类
- 球形
- 驱动类型
- 杠杆
- 功能
- 流量校准器
- 阀体
- 法兰, 3片式, 不锈钢, 碳钢, 钢, 合金
- 应用
- 化学, 用于管道
- 其他特性
- ANSI, 标准, 应急
- 通径
最多: 150 mm
(5.906 in)最少: 8 mm
(0.315 in)- 压力
最多: 2,000 psi
最少: 1,000 psi
- 温度
最多: 300 °C
(572 °F)最少: -196 °C
(-321 °F)
产品介绍
球盖可与阀杆连接，形成90度球芯结构。主要用于管道开关、紧急切断，也可设计球芯V型开口，实现流量调节功能。
设计标准：
ANSI B16.34,API608.
壁厚标准：
ANSI B16.34,EN12516-3。
螺纹标准：
ANSI B1.20.1;BS21;DIN 2999/259;ISO 228/1; ISO 7/1;JIS B0203.
插座焊接标准：
ASME B16.11。
对接焊端标准：
ASME B16.25/ISO1127/EN12627。
法兰端标准：
ASME B16.5 Class 150/300; EN1092-1; HG20592 GB/T9113; PN10-PN40; JIS B2238 10K/20K。
测试标准：
API 598; EN 12266.
技术数据
本体材料
碳钢、不锈钢、合金钢、双相钢等。
NACE MR-01-75/NACE MR-01-03 特殊要求
面到面
ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002
目视检查
MSS SP-25
材料检验
PMI测试---化学分析
UT--超声测试
RT---无线电图像测试
MT--磁性测试
NDT 非破坏性测试
尺寸检测
根据图纸要求
阀门检测和测试
EN12266,Api598,等
---
