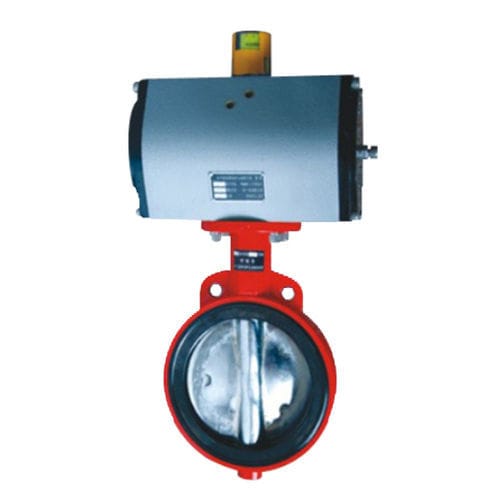

蝶阀 D671X

气动控制小型

性能特点 ●阀门密封副采用特殊配方材料，具有耐温、耐腐蚀、耐磨损等性能。 ●小型轻便，结构简单，容易拆装，适用于多种介质，温度不超过150℃。 ●密封性能优良。 ●操作扭矩小，开启迅速。 ●开关位置显示明晰。 ●安装位置、安装角度不受限制。 1. 气动头工作压力0.4-0.8Mpa，工作介质为洁净的干燥空气。 2. 3“ 和4”蝶阀选用Ф80x90°动头，输出轴方口为12x12mm。 5“ 和6” 蝶阀选用Ф125x90°动头，输出轴方口为16x16mm。 8“ 和10” 蝶阀选用Ф160x90°动头，输出轴方口为22x22mm。 3. 气动头设置A进气口和B进气口， A进气口（G1/4"）进气时蝶阀打开； B进气口（G1/4"）；进气蝶阀关闭。进气软管为Ф10x1mm。 4. 蝶阀位置显示器指示位置必须与蝶阀实际位置(开或关)一致。 5. 安装蝶阀预留空间与蝶阀厚度一致，蝶阀厚度数据见附图。 6. 阀门与法兰的结合面之间不得另加软性垫片，清除管道口杂物以免阻碍阀间开关。 7. 阀门两边管道法兰面必须平行，且保持同轴，不允许有较大编斜，以保证阀门的夹紧及正常工作。 8. 蝶阀安装位置应对中，应注意法兰连接螺栓的拧紧顺序，用力应均匀。
