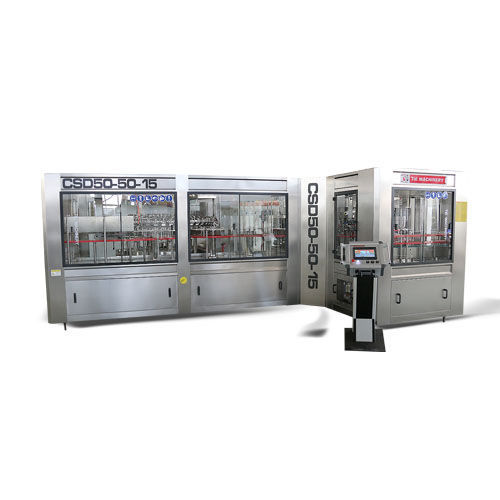

冲瓶机、灌装机、封盖机 / 饮料 CSD series

用于塑料瓶用于含气饮料自动

CSD系列碳酸饮料灌装机是集冲瓶、灌装、封盖为一体的三合一灌装机。适用于聚酯瓶的汽水等含气饮料的灌装生产，整机是由PLC系统实行控制，触摸屏操作，自动化程度高。针对含气饮料的特性，灌装阀采用等压灌装阀，液位控制精准，灌装平稳。配有二氧化碳压力精确控制调压装置，灌装液位精准稳定。主机设有多处卡瓶、缺瓶、缺盖、过载等保护报警装置，确保碳酸饮料出品质量。 ▼ 工作过程 PET瓶通过风送道传递进入灌装机，通过拨瓶星轮传送至冲瓶机。冲瓶机回转盘上装有瓶夹，瓶夹夹住瓶口沿导轨翻转180°，使瓶口向下。在冲瓶机特定区域，冲瓶夹喷嘴喷出冲瓶水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由安装在此提升装置上的瓶颈卡板卡住，瓶口在凸轮作用下上升与灌装阀接触，由瓶口将灌装阀顶开。在进行灌装之前，灌装液缸内需要进行备压，使灌装压力达到碳酸饮料的灌装要求。在灌装过程中，当瓶口接触管阀的一瞬间，瓶内会被充入二氧化碳气体，使瓶内的压力上升并与灌装液缸内的压力维持平衡。灌装阀打开后碳酸饮料通过灌装阀流入瓶内直至完成灌装过程，灌装结束后瓶口在下压凸轮的作用下离开灌装阀，瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖 头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一机。 ▼ 设备特点 1、 本机结构紧凑，控制系统完善，操作方便，自动化程度高。 2、 与物料接触的零件均采用优质不锈钢制造，耐腐蚀，易清洗。 3、 采用高精度、高速定量灌装阀，液位准确无液损，确保优良的灌装质量。 4、 封盖头采用恒扭矩装置，该装置保证封盖质量，并且不会损坏瓶盖。 5、 采用高效的理盖系统，有完善的喂盖及保护装置。 6、 设有完善的清洗管理系统，确保灌装前的冲洗质量。 7、 变换瓶形，只需更换星轮、进瓶螺杆及弧形板即可实现，操作简单、方便。 8、 设有完善的过载保护装置，能有效保护机器及操作者的安全。 9、 本机采用变频调速电机，可方便地进行生产能力的适当调整。 10、 主要电器元件、变频器、光电开关、接近开关、电控阀门等均采用进口元件，以确保整机的优良性能。 11、 控制系统具有水位自动控制、缺盖检测报警、冲瓶自停报警及班产量计数等功能。 12、 气路系统所有元件均采用进口产品。
