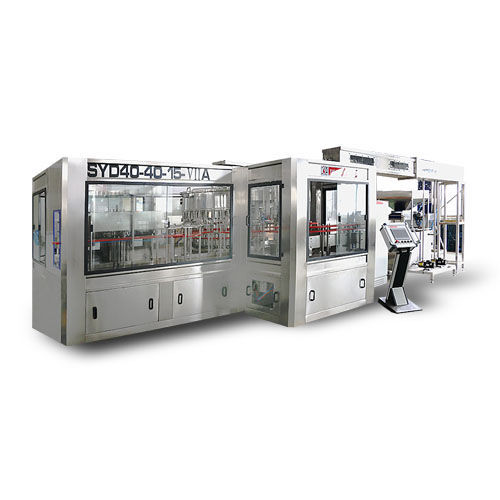

自动灌装封盖一体机 SYD series

试剂瓶

SYD型水灌装三合一机集冲瓶、灌装、封盖于一体，是以国外先进技术为基础，根据不同饮品的灌装工艺要求研制而成的，可以同时满足常温以及热灌装的灌装设备，并具备完善的CIP清洗功能，适合于水和常规热灌装饮料灌装包装的一种具有国内先进水平的灌装设备。 ▼ 工作过程 瓶子由风送道传递，通过拨瓶星轮传送至三合一机的冲瓶机。冲瓶机回转盘上装有瓶夹，瓶夹夹住瓶口沿导轨翻转180°，使瓶口向下。在冲瓶机特定区域，冲瓶夹喷嘴喷出冲瓶水，对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°，使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由安装在此提升装置上的瓶颈卡板卡住，瓶口在凸轮作用下上升与灌装阀接触，然后由瓶口将灌装阀顶开。灌装采用微负压加重力灌装的方式。灌装阀打开后物料通过灌装阀完成灌装过程，灌装结束后瓶口在下压凸轮的作用下离开灌装阀，瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三合一机。 ▼ 设备特点 1、 本机结构紧凑，控制系统完善，操作方便，自动化程度高。 2、 与物料接触的零件均采用优质不锈钢制造，耐腐蚀，易清洗。 3、 采用高精度、高速定量灌装阀，液位准确无液损，确保优良的灌装质量。 4、 封盖头采用恒扭矩装置，该装置保证封盖质量，并且不会损坏瓶盖。 5、 采用高效的理盖系统，有完善的喂盖及保护装置。 6、 设有完善的清洗管理系统，确保灌装前的冲洗质量。 7、 变换瓶形，只需更换星轮、进瓶螺杆及弧形板即可实现，操作简单、方便。 8、 设有完善的过载保护装置，能有效保护机器及操作者的安全。 9、 本机采用变频调速电机，可方便地进行生产能力的适当调整。 10、 主要电器元件、变频器、光电开关、接近开关、电控阀门等均采用进口元件，以确保整机的优良性能。 11、 控制系统具有水位自动控制、缺盖检测报警、冲瓶自停报警及班产量计数等功能。 12、 气路系统所有元件均采用进口产品。
