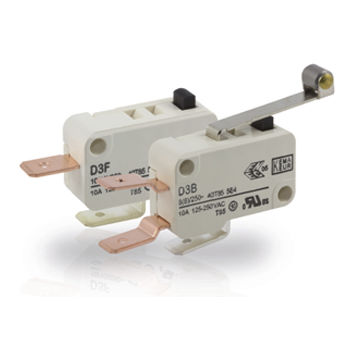

微型开关 D Series

杠杆单极IEC

微型 D3 技术规格系列 D3 ❶ 接触式 开关电 流最大 10 A (> 3 毫米) 总行程 2.6 毫米无辅助执行器 机械寿命 1 x 106 操作 最大负载时的电气寿命为 5 万个开关周期，符合 EN 61058-1 10,000 个开关周期，符合 UL 1054 环境温度 40T85 证明跟踪指数 PTI 250 材料外 壳/盖 PET (UL 94V-0) 执行器 POM 接 触材料 AgNi 端子 Cu/Cuzn辅助执行器镀镍钢，替代不锈钢 电 路 ❸ 电路代码 S.P.S.S.S.T.-N.O. (仅 D3F 和 D36) 4 S.P.S.P.S.S.S.S. P.S.D.T. (仅 D3B) 6 端子型 ❹ 端子型 代码 Q.C. 端子型 6.8 x 0.8 毫米，直式 V1 Q.C. 端子 6.8 x 0.8.毫米，狗腿 V3 Q.C. 端子 4.8 x 0.8 毫米，直 Q1 Q.C. 端子 4.8 x 0.8 毫米，狗腿 Q3 带温度停止 S8 微 型 D4 描述 多功能微型按扣动作微开关，具有高水平的重复精度和接触稳定性。 标准配置多种辅助执行器和端子选项，开关满足 IEC 603351 的要求： 850 °C 的 GWFI、775 °C 的 GWIT 和 750°C 的 GWT 的要求。 特点： 250 VAC 下的开关电流 0.1 至 21 A • 外壳材料 PA 6（T85 版本，颜色黑色 *）和 PET（T125 和 T125 & PET）T150 版本，颜色米色） • 环境温度-40 至最高 +150 °C • 经 IEC 61058-1 认证（T85 版本）和 IEC 61058 和 UL 1054 认证（T125 和 T150 版本） • 无镉接触材料 • 无卤塑料材料（T85 版本） • 防护等级 IP40
