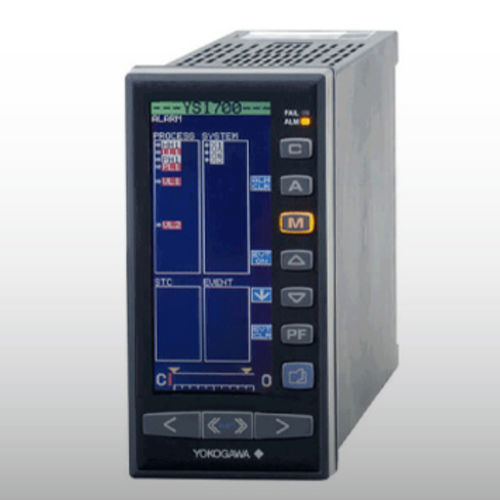

面板安装程控器 YS1700

模拟输出数字输出以太网

YS1700可编程指示控制器可以通过运行用户程序为各种应用进行定制，并通过横河电机的专有技术、用户友好性和可扩展性提高可靠性。与之前的系列相比，标准型号更小巧轻便，安装所需空间更小，并且符合包括CE标志和FM非易燃(可选)认证在内的安全标准。为了方便更换早期控制器，需要同时提供与早期型号相同的面板开孔尺寸和深度。 主要特点 采用全点阵彩色LCD，清晰度出色：即使在清晨和傍晚阳光直射下，也能确保显示屏高度可见。用户可以从仪表、趋势、条形图、报警和事件显示中自由访问所需的操作画面。可以通过前面板显示设置所有参数。 功能块编程：除了与早期型号兼容的文本编程外，YS1700还提供基于GUI的新编程方法—功能块编程。YS1000系列的可选YSS1000设定软件用于开发用户程序。. 编程容量大：文本程序的程序容量为1000步，功能块程序为400个模块。 控制和计算功能更强大：通过IEEE754格式4字节浮点计算，可将实际值用于计算。具备100多种计算模块，包括指数函数和对数函数、温度补偿和压力补偿。 功能选择模式(无需编程)：在多功能控制器模式下，无需编程即可从使用频率高的功能(单回路、级联或选择器控制)中选择控制。可通过参数设置确定数字和模拟输入/输出(DI、DO、AI和AO)的功能分配。 扩展I/O：带扩展I/O的基本型具有8个模拟输入、4个模拟输出、10个数字输入或10个数字输出(共14个数字输入和输出)。 Fail-safe：由于具有双CPU (一个用于控制，一个用于显示)，因此，即使其中一个CPU故障，也能够进行显示和手动操作。当包含2个CPU的数字电路故障时，可以通过独立于数字电路的硬手动电路对控制器输出进行手动调整。(确定/NHM可选项时，不包含硬手动电路。) 非易失性存储器用于内存备份：无需使用电池或电容器进行内存备份，便于维护。 AC/DC双电源的工作电压范围广，可确保电源电压波动时的稳定性：可使用AC(100 V)或DC(24 V)电源进行供电。另外，DC电源还可以接收无极性电力。(若使用220 V AC电源，必须在订购时确定。) 深度为250 mm (只是基本型) 防尘/防滴IP54面板(只是基本型) CE标志(只是基本型和YS100兼容型) FM非易燃防爆保护(只是基本型可选) 通信(可选项) - 以太网(Modbus/TCP；只是基本型) - RS485 (PC Link、Modbus、点对点通信和YS协议；不适用于YS80内部单元兼容型) - DCS-LCS通信 与YS100系列兼容：能够以相同方式进行设定和控制操作。对于基本型，终端到终端的间距不同，但是信号到终端的分布几乎相同。
