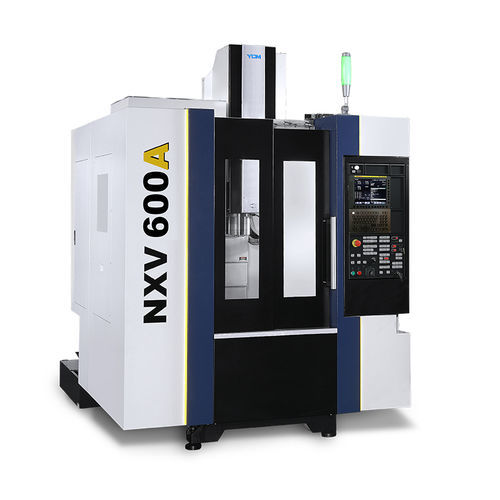

3轴CNC加工中心 NXV600A立式BBT4024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BBT40
- 工具数量
- 24工具
- 其他特性
- 高精度, 高刚性
- X轴
600 mm
(23.62 in)- Y轴
410 mm
(16.14 in)- Z轴
450 mm
(17.72 in)- 转速
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
18.5 kW
(25.15 hp)- X轴进给速度
48,000 mm/min
(31 in/s)- Y轴进给速度
48,000 mm/min
(31 in/s)- Z轴进给速度
48,000 mm/min
(31 in/s)- 最大台面负荷
300 kg
(661 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 换刀时间
1.8 s
- 总重量
3,000 kg
(6,613.87 lb)
产品介绍
YCM内部IDD主轴
刀具松开缓冲器通过保护主轴轴承免受刀具松开力的影响，延长了主轴轴承的使用寿命。
主轴冷却系统（可选）可有效清除热量，并将热变形降至最低。
陶瓷轴承具有低惯性质量、低离心力、高刚性和低热变形系数的特点。
高精度螺旋弹簧具有高动态平衡和低振动的特点。
采用FEM分析，确保机器的最佳质量布置和肋骨结构，在重载切割的密集负荷下保持稳定。
直接驱动提供了无间隙、最佳精度、可靠性和稳定性。
所有轴向交流伺服电机都配备了绝对定位编码器，无需回零
刚性机身结构使得精度和刚度不受影响。
高稳定性的刀库
绝对编码器ATC系统提供高稳定性和高速度。
变频器控制，防止换刀速度在不同电源频率下发生变化。
自动刀库门设计
由气压缸驱动。
防止冷却剂和切屑进入刀库。
新的外观设计
全封闭式外观（包括顶盖）。
可转换的侧窗，方便排屑。
美观的后盖设计。
用于高效排屑的冷却液喷淋
---
