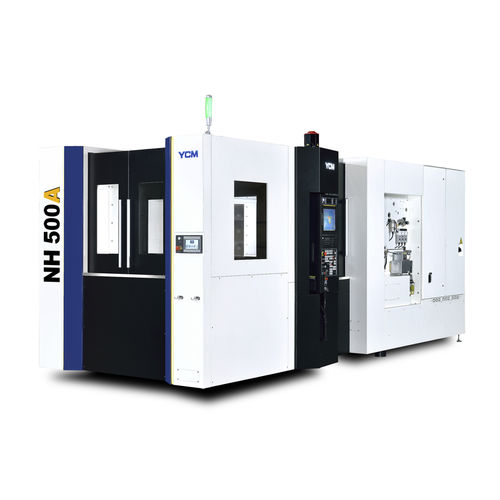

3轴CNC加工中心 NH500A卧式双柱式旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 卧式
- 结构
- 双柱式, 旋转台
- 主轴头
- BBT40
- 工具数量
- 60工具, 120工具
- 其他特性
- 高速, 高性能, 紧凑型, 高精度, 高刚性, 大功率, 直接传动, 带托盘更换装置, 可自动更换工具
- X轴
800 mm
(31.5 in)- Y轴
730 mm
(28.74 in)- Z轴
800 mm
(31.5 in)- 转速
15,000 rpm, 20,000 rpm
(94,248 rad.min-1, 125,664 rad.min-1)- 输出功率
22.5 kW, 37 kW
(30.59 hp, 50.31 hp)- X轴进给速度
60,000 mm/min
(39 in/s)- Y轴进给速度
60,000 mm/min
(39 in/s)- Z轴进给速度
60,000 mm/min
(39 in/s)- 最大台面负荷
500 kg
(1,102 lb)- 工具重量(最大)
10 kg
(22 lb)- 换刀时间
1.5 s
- 总重量
最多: 31,200 kg
(68,784.23 lb)最少: 13,490 kg
(29,740.36 lb)
产品介绍
高刚性结构设计
一体成形的T型底座，搭配V型肋结构设计，提供完美刚性
双重壁结构设计提高机身刚性与耐用性
FEM分析，轻量化设计，提升G值，延伸螺杆寿命及减少能源消耗
高刚性结构设计
X轴高低轨设计
X轴采高低轨道支撑，确保平稳且快速的轴向运动
轻量化结构，维持良好刚性并提升加速时的稳定性
重心推动，减少机身移动所产生的力矩，提高轴向移动的稳定性
X轴高低轨设计
三轴滚柱型线性滑轨
采用加大级距的滚柱滑轨，来强化刚性与精度
螺杆采预拉设计，由AC伺服马达驱动，提高控制性能
