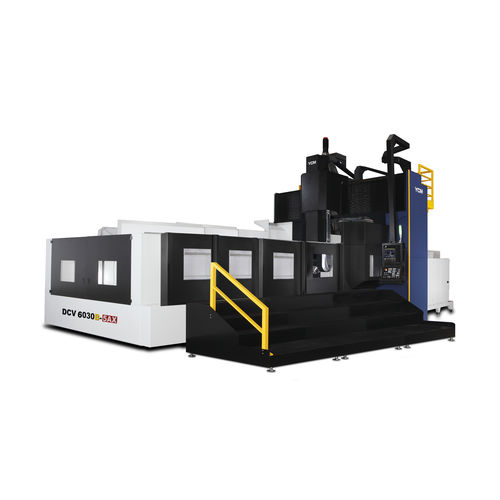

5轴CNC加工中心 DCV6030B-5AX立式双柱式HSK-100-A
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 双柱式
- 主轴头
- HSK-100-A
- 工具数量
- 40工具, 120工具
- 相关功能
- 切割
- 其他特性
- 高精度, 高刚性, 直接传动
- X轴
6,200 mm
(244.09 in)- Y轴
3,500 mm
(137.8 in)- Z轴
1,016 mm
(40 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
46 kW
(62.54 hp)- X轴进给速度
12,000 mm/min
(8 in/s)- Y轴进给速度
20,000 mm/min
(13 in/s)- Z轴进给速度
15,000 mm/min
(10 in/s)- 最大台面负荷
25,000 kg
(55,116 lb)- 工具重量(最大)
13 kg
(28.7 lb)- 总重量
64,000 kg
(141,095.85 lb)
产品介绍
万向铣头，3D曲面轮廓表现优异
高效能万向铣头，内藏式马达设计。
主轴端孔斜度HSK-A100最大转速为10,000 rpm。
主轴中心出水20 bar (选择)。
油冷式主轴冷却系统。
万向铣头，3D曲面轮廓表现优异
高效能B/C轴
B/C轴采直结式马达设计，提供高扭力和高夹持力。
配置海德汉角度编码器，提供精准的定位。
径轴向滚柱轴承提升切削刚性。
高效能B/C轴
对称交叉结构设计
主要的结构是由球状石墨铸铁构成。
叉式高刚性结构降低在不同切削应用可能造成的变形。
高刚性三轴设计
三轴采直结式齿轮驱动，提供高扭力、高传动效能及低背隙、高精度。
三轴采高刚性滚柱型线性滑轨，搭配多个滑块，有效提升机台荷重能力及切削刚性。
超强韧结构，米汉纳铸件机体。
