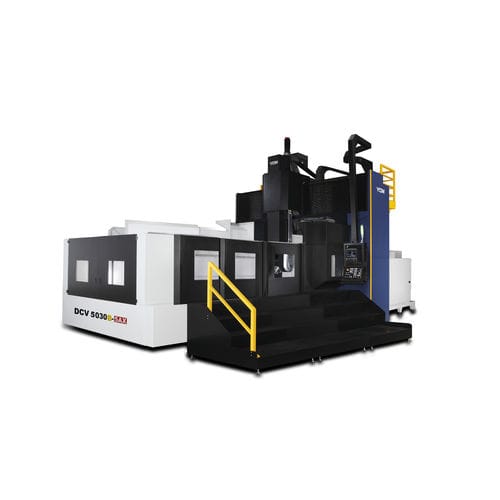

5轴CNC加工中心 DCV5030B-5AX立式双柱式HSK-100-A
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 双柱式
- 主轴头
- HSK-100-A
- 工具数量
- 40工具, 60工具, 120工具
- 相关功能
- 切割
- 其他特性
- 高刚性, 直接传动
- X轴
5,200 mm
(204.72 in)- Y轴
3,500 mm
(137.8 in)- Z轴
1,016 mm
(40 in)- 转速
500 rpm, 10,000 rpm
(3,142 rad.min-1, 62,832 rad.min-1)- 输出功率
46 kW
(62.54 hp)- X轴进给速度
12,000 mm/min
(8 in/s)- Y轴进给速度
20,000 mm/min
(13 in/s)- Z轴进给速度
15,000 mm/min
(10 in/s)- 最大台面负荷
23,000 kg
(50,706 lb)- 工具重量(最大)
13 kg
(28.7 lb)- 总重量
61,000 kg
(134,481.98 lb)
产品介绍
万向铣头，3D曲面轮廓表现优异
高效能万向铣头，内藏式马达设计
主轴端孔斜度HSK-A100最大转速为10,000 rpm
主轴中心出水20 bar (选择)
油冷式主轴冷却系统
万向铣头，3D曲面轮廓表现优异
高效能B/C轴
B/C轴采直结式马达设计，提供高扭力和高夹持力
配置海德汉角度编码器，提供精准的定位
径轴向滚柱轴承提升切削刚性
高效能B/C轴
对称交叉结构设计
主要的结构是由球状石墨铸铁构成
叉式高刚性结构降低在不同切削应用可能造成的变形
