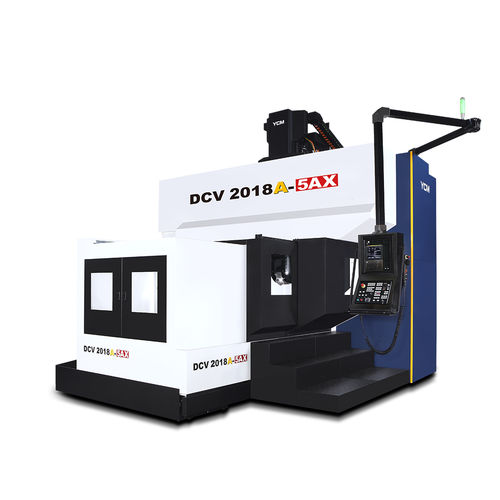

3轴CNC加工中心 DCV2018A-5AX立式龙门式双柱式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 双柱式
- 主轴头
- HSK A-63
- 工具数量
- 40工具, 60工具, 120工具
- 其他特性
- 高精度, 高刚性, 直接传动, 线性电动机式
- X轴
2,200 mm
(86.61 in)- Y轴
2,400 mm
(94.49 in)- Z轴
762 mm, 1,016 mm
(30 in, 40 in)- 转速
18,000 rpm
(113,097 rad.min-1)- 输出功率
56 kW, 70 kW
(76.14 hp, 95.17 hp)- X轴进给速度
24,000 mm/min
(16 in/s)- Y轴进给速度
24,000 mm/min
(16 in/s)- Z轴进给速度
20,000 mm/min
(13 in/s)- 最大台面负荷
8,000 kg
(17,637 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 总重量
28,000 kg
(61,729.43 lb)
产品介绍
高刚性结构设计
一体成型底座设计
头部采用高刚性箱型结构
FEM有限元素分析、双A型肋骨底座全行程支撑工作台
门柱I值加大，避免下垂现象，提升加工表面精度及延长刀具寿命
高稳定三轴设计
X、Y、Z轴采用滚柱型线性滑轨
Y轴采用大跨距垂直及水平支撑线轨设计
Y、Z轴采直结式驱动设计，减少背隙及确保高精度
X轴使用大马力齿轮传动，提供高扭力、高传动效能
高载重工作台
DCV系列工作台皆经精密研磨处理后再进行组装，以确保达到高精度要求
工作台最大平均负载：8,000kg
高效能B/C轴
DD 马达驱动无背隙
B/C 轴旋转速度 100 rpm
B/C 轴高刚性、高精度交叉滚子轴承
Heidenhain 高精度解码器为标准配备
空压定位夹紧装置
超行程保护装置
B轴防断电下滑设计
