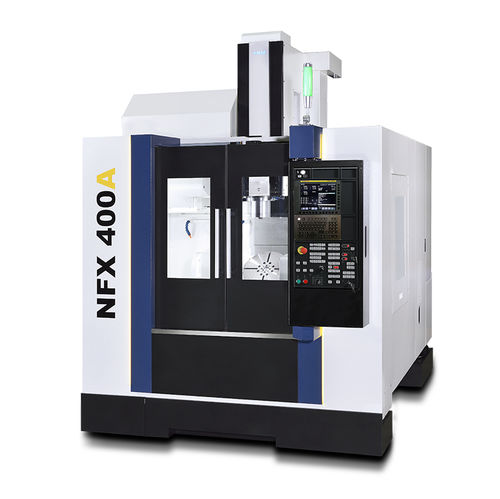

5轴CNC加工中心 NFX400A立式立柱旋转台
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 立柱, 旋转台
- 主轴头
- BBT40
- 工具数量
- 40工具, 60工具, 120工具, 20工具
- 相关功能
- 切割
- 其他特性
- 高速, 高效率, 高精度, 高刚性, 大功率
- X轴
650 mm
(25.59 in)- Y轴
520 mm
(20.47 in)- Z轴
480 mm
(18.9 in)- 转速
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
18.5 kW, 22 kW
(25.15 hp, 29.91 hp)- X轴进给速度
36,000 mm/min
(24 in/s)- Y轴进给速度
36,000 mm/min
(24 in/s)- Z轴进给速度
36,000 mm/min
(24 in/s)- 最大台面负荷
200 kg
(441 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 总重量
6,200 kg
(13,668.66 lb)
产品介绍
高刚性结构设计
超宽的底座与机身铸件设计，确保机台在高速运行时能达到最佳支撑性与切削刚性。
强韧的高质量米汉纳铸铁，提供优越的阻尼效果及完美的加工精度。
高精度轴向进给设计
采用精密线性滑轨，提升机台速度与稳定性。
精密滚珠螺杆搭配直结式马达驱动，提供高扭力与降低背隙。
A/C轴旋转工作台
工作台面与C轴转轴中心同平面，提高加工点之位置准确度。
ø350 mm工作台与 ø50 mm中心孔设计。
采耳轴式支撑设计，支撑刚性强，倾斜轴旋转角度150° (+30 / -120°)
最大加工范围 ø400 x 310 mm。
分度盘内部预留治具管路，可供治具/夹具使用。
治具预留管路6路 (空压x2 / 油压x4)。
