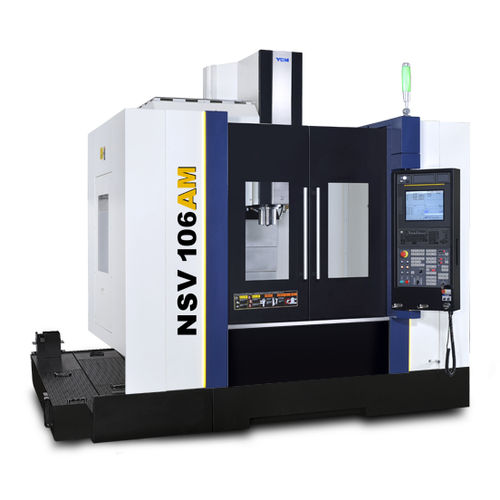

3轴CNC加工中心 NSV106AM立式立柱BBT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 立柱
- 主轴头
- BBT40
- 工具数量
- 24工具, 48工具
- 相关功能
- 攻丝, 切割, 钻孔
- 应用
- 用于汽车工业, 用于航空工业, 用于模具, 用于矩阵
- 其他特性
- 高速, 高性能, 高精度, 高刚性
- X轴
1,020 mm
(40.16 in)- Y轴
600 mm
(23.62 in)- Z轴
600 mm
(23.62 in)- 转速
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
18.5 kW
(25.15 hp)- X轴进给速度
24,000 mm/min
(16 in/s)- Y轴进给速度
24,000 mm/min
(16 in/s)- Z轴进给速度
16,000 mm/min
(10 in/s)- 最大台面负荷
700 kg
(1,543 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 换刀时间
1.8 s
- 总重量
7,000 kg
(15,432.36 lb)
产品介绍
高刚性结构设计
一体成型的轴向马达座。
确保高速运行不晃动的超大立柱与底座。
先进FEM严格分析，全新强化机体结构设计，展现超高切削效能与加工稳定性，满足高速高效能加工的严苛需求。
三轴皆使用45型的线轨，载重能力超强，荷重可达700 kg。
X轴采用六滑块设计，刚性相较于旧机型的四滑块设计提升50%。
最佳比例的Y轴线轨跨距。当工作台位于极限位置时，工作台重心大约是在Y轴线轨上，可以减少鞍座的悬垂量。
高刚性结构设计
NEW IDD直结式主轴设计
主轴与马达采用IDD直结式设计，低噪音，高速运转平稳顺畅。
采用陶瓷滚珠轴承，不仅有高转速，也有极高的轴向、径向刚性，可满足重切削、钻孔及攻牙之严苛考验。
标准配有油温冷却机，可有效降低主轴与头部铸件的热变位，即使长时间加工仍能保有绝佳的尺寸精度。
轴承使用油气润滑，极适合模具加工业者长时间连续高速运转的操作模式。除了可发挥主轴最高效能，也能延长使用寿命。
高效率排屑
搭配三螺旋动力卷屑装置
另可选择双螺旋动力卷屑装置
