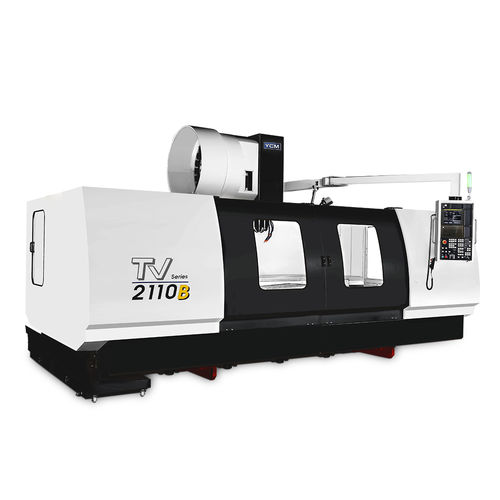

3轴CNC加工中心 TV2110B

立式BT 5024工具

创新独特的底座T型结构设计 取得美国、中国及台湾的专利登录；采用高韧性强化米汉纳铸件，高刚性机体及轴向运动结构，表现最佳的动态水平精度及耐久性。 长距离 (X轴) 之滑轨置于固定组件 (底座) 之上。 短距离 (Y轴) 之滑轨置于长距离 (X轴) 之上。 工作台全行程支撑，无悬垂之现象。 底座为刚性最佳的T型结构，全行程可获得最佳动态水平。 创新独特的底座T型结构设计 进给系统采高刚性直结设计 X, Y, Z轴滚珠螺杆精密度JIS C3级，配合使用精密斜角滚珠轴承，螺杆采预拉方式，提供最佳进给刚性与进给精度。 宽广T型底座，使X轴行程完全包含在底座滑道之内，工作台左右移动绝无下垂之现象，重切削时绝对平稳。 Y轴采复合四滑轨设计，内侧使用低摩擦系数的线性滑轨，外侧采用Turcite-B配合硬化导轨，增强进给刚性、运动顺畅。 X, Y轴采用超负荷型滚柱线性滑轨，工件载重可达7,000kg适合重负荷加工。 Z轴采内包式钢轨设计，符合最佳力流强度设计，滑道面采热处理，配合贴Turcite-B方式减少摩擦阻力，同时采用容积式润滑系统提供各滑道面强制润滑，确保精度与寿命。 高速高马力主轴设计 主轴马达额定输出15kW / 18.5kW (30分钟) / 22kW (15分钟)，同时配合二段齿轮变速，强力传动齿轮，发挥马达最高效率。最大扭矩达57kgf-m，排屑能力达600cc/分钟，提供客户最佳重切削利器。齿轮精密研磨，配合油温冷却润滑，防止振动噪音产生。 (TV2110B) 主轴转速达10000rpm，主轴采用隔绝热源的直结设计 (IDD) ，搭配主轴油气润滑，可降低热变异，提高主轴之精度及延长主轴轴承寿命。主轴功率18.5kW / 22kW，无齿轮箱设计，高、低档采用主轴马达本身电气式换档，最大扭力达36kgf-m。 (选择功能) 主轴采用QUILL TYPE外围设计有循环冷却油路，配合油温控制器，确保主轴头、齿轮、轴承等整个头部达到〝恒温〞的最好状况，同时维持机器最佳加工精度。 主轴采用精密级斜角滚珠轴承 (轴承内径100mm，轴承座外径200mm) ，有良好的轴向与径向刚性，适合重切削。
