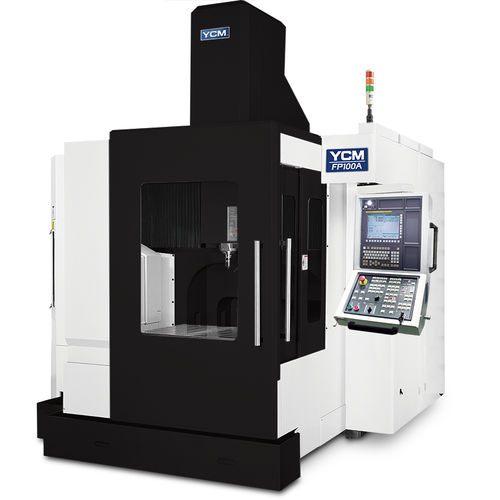

3轴CNC加工中心 FP100A立式龙门式双柱式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 龙门式, 双柱式
- 主轴头
- BBT40
- 工具数量
- 24工具
- 相关功能
- 切割
- 其他特性
- 高速, 高性能, 高精度, 高刚性, 直接传动
- X轴
1,020 mm
(40.16 in)- Y轴
710 mm
(27.95 in)- Z轴
460 mm
(18.11 in)- 转速
16,000 rpm, 20,000 rpm
(100,531 rad.min-1, 125,664 rad.min-1)- 输出功率
22 kW, 37 kW
(29.91 hp, 50.31 hp)- X轴进给速度
20,000 mm/min
(13 in/s)- Y轴进给速度
20,000 mm/min
(13 in/s)- Z轴进给速度
20,000 mm/min
(13 in/s)- 最大台面负荷
1,000 kg
(2,205 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 总重量
12,000 kg
(26,455.47 lb)
产品介绍
高刚性进给系统；最佳力流设计
门型高刚性及稳定性结构，高速运转时振动量低，可实现加工件表面光滑度及延长刀具的寿命。
头部箱型机构设计，Z轴、头部上下移动加工，可得最佳的切削刚性。
三轴采用高刚性、高负载精密滚珠螺杆及大马力伺服承载，Z轴附煞车，可提供Z轴运动之控制性，为3D微量进给加工提供最佳的动态精度及表面光滑度。
工作台移动，滑轨独立安装于底座上，全行程支撑，无悬垂现象，可确保最佳精度。
FEM有限元素分析底座获最佳刚性。
4百万pulse/rev高解析Encoder及0.05 μm高解析度光学尺（选择）实现高精度性能。
高刚性进给系统；最佳力流设计
高速高刚性的精密主轴
搭载高速高刚性的精密主轴，最小号的刀具可到0.2R以下。不仅提高模具的精密度，还能延长刀具的使用寿命。为客户带来更高的价值和增加加工应用的层面。
采油冷却循环温控系统 - 有效带走主轴及主轴马达产生的热源。
微润滑系统设计 - 提供微量稳定均匀的油气以润滑轴承。
高精度螺旋弹簧设计 - 确保较佳动平衡及增加使用寿命。
浮动打刀设计 - 避免轴承承受打刀力。
定预压设计 - 消除热膨胀对轴承预压的变化。
