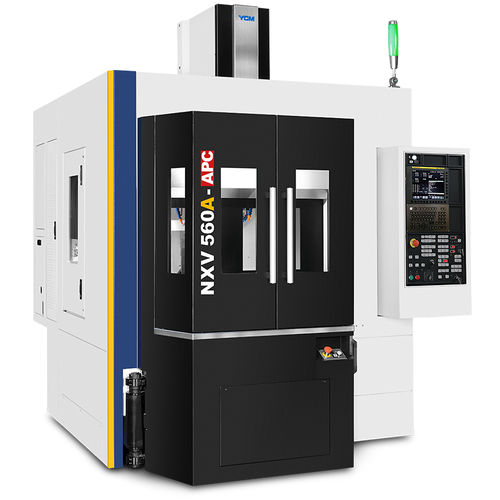

3轴CNC加工中心 NXV560A-APC立式BBT4024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BBT40
- 工具数量
- 24工具, 20工具
- 相关功能
- 切割
- 应用
- 用于重型作业
- 其他特性
- 高精度, 高刚性, 带托盘更换装置, 可自动更换工具
- X轴
560 mm
(22.05 in)- Y轴
410 mm
(16.14 in)- Z轴
450 mm
(17.72 in)- 转速
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
18.5 kW
(25.15 hp)- X轴进给速度
48,000 mm/min
(31 in/s)- Y轴进给速度
48,000 mm/min
(31 in/s)- Z轴进给速度
48,000 mm/min
(31 in/s)- 最大台面负荷
120 kg
(265 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 换刀时间
1.8 s
- 总重量
3,830 kg
(8,443.7 lb)
产品介绍
YCM自制主轴
主轴采用直结传动设计，无皮带或齿轮驱动所造成的噪音、背隙及振动问题，提高加工效率与工件品质。
浮动松刀装置(反扣)，避免松刀力传递至轴承，影响轴承寿命。
油冷系统(选择)有效移除热，以降低主轴热变形。
陶瓷轴承，质量轻、离心力低、优异的刚性、热膨胀系数低。
高精度螺旋弹簧，有良好的动态平衡、低振动。
12,000rpm为油脂润滑；15,000rpm为油气润滑(选择)。
高刚性结构设计
三轴以伺服马达直结驱动滚珠螺杆，无背隙产生，提供高速运动传输的效能及精确的位置控制。
高刚性结构设计提供绝佳的精度以及稳定性。
结构设计使用FEM分析以及采用强韧耐久的米汉纳铸件，有效提升机台性能。
高稳定刀库
ATC 凸轮箱使用绝对式编码器检出，机构稳定、可靠度高。
变频器控制，换刀速度不会因当地电源频率而变动。
换刀的速度可以视需求以程式来控制快慢。
刀具交换时间(T-T): 1.8 sec.
刀具数量：24T
刀库自动门设计
气压缸快速驱动，作动迅速。
线轨支撑，动作确实/稳定。
有效防止切屑及切削液进入刀库侧。
