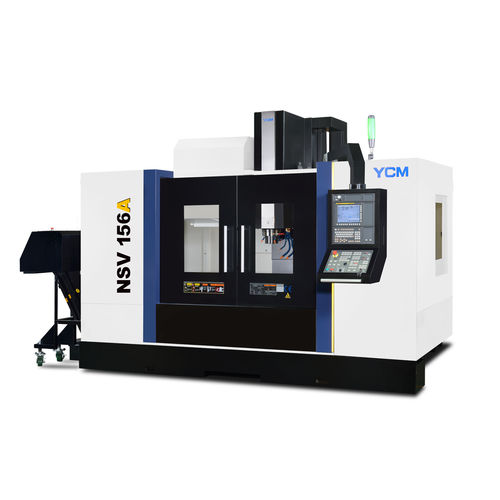

3轴CNC加工中心 NSV156A立式立柱用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 立柱
- 加工材料
- 用于铝
- 主轴头
- BBT40
- 相关功能
- 切割
- 其他特性
- 高性能, 高刚性, 直接传动, 可自动更换工具
- X轴
1,530 mm
(60.24 in)- Y轴
650 mm
(25.59 in)- Z轴
610 mm
(24.02 in)- 转速
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
22 kW, 30 kW, 48 kW
(29.91 hp, 40.79 hp, 65.26 hp)- X轴进给速度
48,000 mm/min
(31 in/s)- Y轴进给速度
48,000 mm/min
(31 in/s)- 最大台面负荷
1,500 kg
(3,307 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 总重量
10,000 kg
(22,046.23 lb)
产品介绍
独特的强力直结式主轴
12,000转高速IDD 直结主轴，匹配精密陶磁轴承，提供优越的轴向与径向所需的切削刚性
搭载22 kW输出的高性能主轴马达。
独特的IDD直结式主轴，有效降低震动，抑制热源产生，提供完美加工表面精度，确保主轴及刀具在高硬度材料高速加工时的效能与使用年限。
独特的强力直结式主轴
高刚性结构设计
三轴配置精密线轨及大直径滚珠螺杆，提供高效率排屑的加工需求。
确保高速移动不晃动的超大立柱与底座。
高刚性双螺帽滚珠螺杆搭载高功率轴向伺服马达。
超宽滑道跨距
先进FEM严格分析，全新强化机体结构设计，展现高超切削效能与加工稳定性，满足高速高效能加工的严苛需求。
高刚性结构设计
高稳定自动换刀系统
刀库与立柱结合，刚性强、不晃动。
30把刀设计，满足加工需求。
刀库自动门设计，有效防止切屑及切削液进入刀库。
高稳定自动换刀系统
排屑快速
搭配4螺旋卷屑装置。
针对大排屑率的铝合金加工，提供完善的排屑设计。
排屑快速
