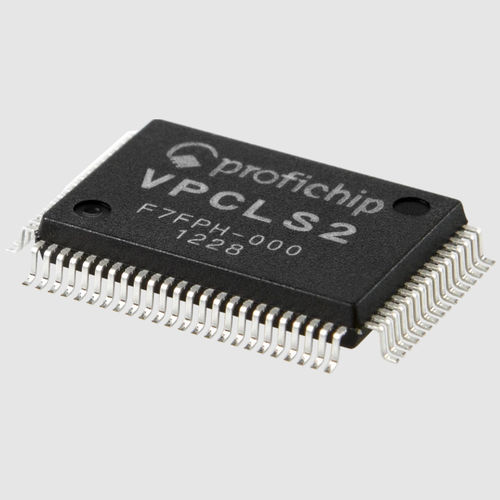

数字集成电路片 VPCLS2

ASIC接口

VPCLS2 可独立处理 PROFIBUS-DP 从属协议的所有通信和诊断任务。无需额外的微控制器或软件。所有必要的定时器和监控功能都在硬件中实现。一旦 VPCLS2 接收到无误的报文，它就会自动生成所需的响应报文。因此，该 ASIC 最适合用于实现简单数字 PROFIBUS I/O 设备的高性价比单芯片。 操作 PROFIBUS 协议由集成的 Microsequencer 处理，Microsequencer 是 profichip 开发的一种特殊 RISC 处理器架构，专为此类 PROFIBUS 从站应用而设计。Microsequencer 检查所有传入报文的正确性和合理性，监控总线定时的准确性，并根据 PROFIBUS 标准自动生成响应报文。 通信功能 波特率发生器为 9.6 kbit/s 至 12 Mbit/s 的 PROFIBUS 传输速率提供所需的内部时钟。 VPCLS2 需要外部 48 MHz 晶体振荡器的时钟输入。不支持使用 24 MHz 时钟和较低传输速率的 LSPM2 运行模式。I/O 接口包括四个 8 位数据端口和一个 8 位诊断输入端口。每个数据端口可配置为输入或输出端口。两个数据端口可配置为额外的诊断输入端口。端口方向及其功能由五个配置引脚选择。 应用 PROFIBUS 站点地址和 ID 编号存储在外部 EEPROM 或串行移位寄存器中。
