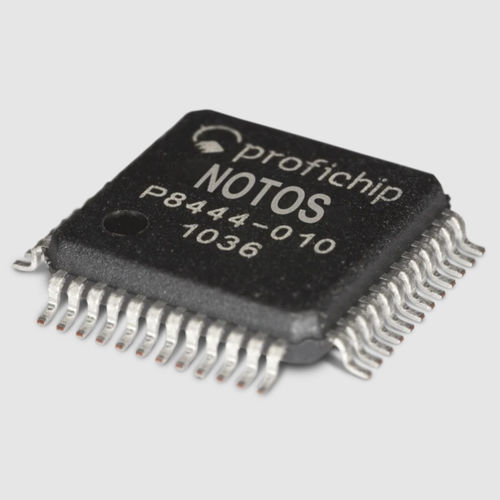

数字集成电路片 NOTOS

模拟

SliceBus 2.0 技术的诞生是为了在价格敏感的小型框架内提供更多的功能。 主要功能 可在纳秒范围内实现时钟同步操作 集成 LVDS 终端电阻器 通过点对点 LVDS 物理实现 192 Mbit/s 的异步串行数据传输 可为 I/O 模块提供多种附加功能（请参阅下面的具体部分） SliceBus 基本信息： 最多 64 个从站（节点 用于初始化和节点与主站之间异步事件通信的附加报警线 从 SliceBus 主站进行全面系统检测，无需外部模块配置信息 错误检测机制： 每个报文都有汉明距离为 4 的 CRC 码（可检测到所有 3 位错误） 每个节点内都有看门狗功能，用于观察 SliceBus 主站的情况 "在 SliceBus 主站发生故障时 "自动关机 重试统计功能可及早发现可能的传输问题 时间同步： 每个节点的纳秒时钟同步： 通过不同协议（PROFIBUS® DP-V2、PROFINET®、EtherCAT® 等）实现 SliceBus 主站与 SliceBus 主站之间的时钟同步选项 技术功能： 标准输入/输出功能：8 个数字输入/输出或带移位寄存器的多达 32 个输入/输出 集成数字输入滤波器功能 为高级节点提供纳秒时间戳的异步事件信号 两个高级计数器，具有 AB 超采样、锁存、复位、输出、迟滞、比较值、重复/无穷大功能 计数和附加时间戳信息： 带时间戳信息的 SSI 功能（速度计算：计数器差值/时间） 脉冲宽度调制，分辨率为 20 ns
