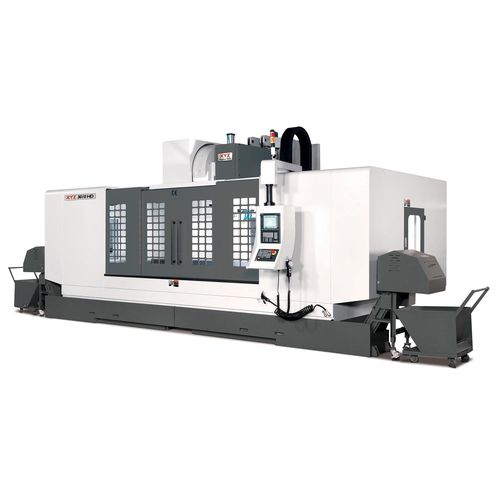

3轴CNC加工中心 XYZ 3010 HD立式旋转台用于生铁
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- 加工材料
- 用于生铁, 用于不锈钢
- 主轴头
- BT40, BT 50
- 工具数量
- 30工具
- 应用
- 用于航空工业, 用于钛
- X轴
3,000 mm
(118.11 in)- Y轴
1,000 mm
(39.37 in)- Z轴
800 mm
(31.5 in)- 转速
最多: 10,000 rpm
(62,832 rad.min-1)最少: 5 rpm
(31 rad.min-1)- 输出功率
56 ch
(56 hp)- X轴进给速度
最多: 16,000 mm/min
(10 in/s)最少: 1 mm/min
(0 in/s)- Y轴进给速度
最多: 16,000 mm/min
(10 in/s)最少: 1 mm/min
(0 in/s)- Z轴进给速度
最多: 16,000 mm/min
(10 in/s)最少: 1 mm/min
(0 in/s)- 最大台面负荷
4,000 kg
(8,818 lb)- 工具重量(最大)
15 kg
(33.1 lb)- 放置精度
5 µm
- 重复精度
2 µm
- 换刀时间
2.5 s
- 总重量
25,000 kg
(55,115.57 lb)- 整体长度
9,700 mm
(381.9 in)- 整体宽度
4,200 mm
(165.4 in)- 总高度
3,800 mm
(149.6 in)
产品介绍
随着英国制造业的发展，它所需要加工的部件的尺寸似乎也在增长，石油、天然气、航空航天和可再生能源都需要更大容量的机床。进入XYZ超重型VMC，其行程可达3000mm x 1000
mm x 800 mm的行程。
支持这种能力的是25吨实心Meehanite铸件，带有宽大的箱体滑道，仅Y轴就有6个滑道!
硬化箱式滑轨
多年来，带Turcite涂层的硬化箱式滑轨一直是XYZ机床的首选，因为它们以提供最佳机床结构解决方案而闻名。机床重量与硬化箱式滑轨的结合
坚固的加工平台，特别是在间歇性切割各种材料（如铬镍铁合金、钛、铸铁或不锈钢）时，提供了卓越的减震效果。
标准设备
-西门子828D ShopMill控制。
-冷却剂系统。
-自动润滑系统。
-工作灯。
-远程电子手轮。
-主轴喷气装置。
-工作空气和冷却剂枪。
-自动断电（M30）。
-电气柜的热交换器。
-主轴油冷却器。
-带料仓的切屑输送机。
-拉钉。
-网络。
-USB端口。
-紧凑型闪存卡插槽。
可选设备
贯穿式主轴冷却剂。
齿轮头。
离线编程。
雷尼绍/海德汉的对刀和测量。
轮廓手轮
(绕动手轮以运行
程序）。
先进的切屑管理系统。
---
