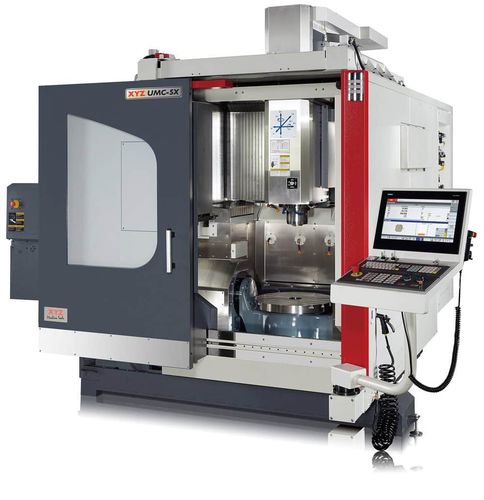

5轴数控铣床 XYZ UMC-5X立式BT40CAT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- BT40, CAT40, HSK A-63, BBT40
- 工具数量
- 24工具, 60工具, 32工具, 48工具
- 其他特性
- 高速, 高精度
- X轴
600 mm
(23.62 in)- Y轴
600 mm
(23.62 in)- Z轴
500 mm
(19.69 in)- 转速
15,000 rpm, 18,000 rpm, 24,000 rpm
(94,248 rad.min-1, 113,097 rad.min-1, 150,796 rad.min-1)- 输出功率
25 kW, 35 kW
(33.99 hp, 47.59 hp)- 工作台旋转(C轴)
360 °
- 最大台面负荷
600 kg
(1,323 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 换刀时间
2 s
- 总重量
9,500 kg
(20,943.91 lb)- 整体长度
3,856 mm
(151.8 in)- 整体宽度
3,454 mm
(136 in)- 总高度
2,811 mm
(110.7 in)
产品介绍
我们将最先进的制造技术与最新升级的性能规格相结合，生产出高精度、高速度、同步的5轴VMC。 XYZ UMC-5X是专门为复杂和多面加工而设计的。
标准设备
-西门子840DSL 19英寸触摸屏控制（TNC 640 HSCI Heidenhain可选）。
-全5轴能力
-多面加工
-3轴的线性标尺
-海德汉RCN238枢轴中心的高分辨旋转刻度编码器+-5秒弧度
-撇油器
-DCM - 动态碰撞监测
-TSC - 主轴热补偿
-SVS - 主轴振动监控
-冷却剂枪
-切屑输送机和料仓
-20巴直通主轴冷却剂
可选设备
自动操作的机器人
用于Traori/Kinematic（基准设定）的参考球
15,000转/分直接驱动主轴
内置主轴(18,000/24,000 rpm)
侧面安装的双臂式ATC（32/48/60刀）。
带有高压泵（70巴）的主轴冷却剂
工件对中探针
刀具对中探针
A "倾斜轴的支点和 "C "旋转轴的旋转中心的设置对加工件的准确性和精确性至关重要。运动学功能允许这些关键点的计算，方法是在工作台上安装一个精密球，并使用主轴探头测量工作台移动到不同位置时球的位置。利用测量到的点，控制装置将计算出旋转和枢轴的中心，以确保任何时候都有最佳的精度。
---
