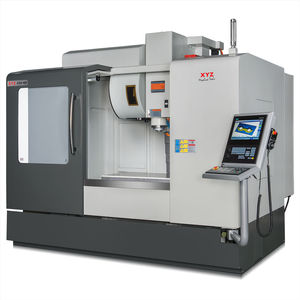

3轴加工中心 XYZ 500 LR立式旋转台用于金属
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- 加工材料
- 用于金属
- 主轴头
- BT40, SK40, CAT40
- 工具数量
- 12工具
- 相关功能
- 切割
- 其他特性
- 高性能, CE
- X轴
510 mm
(20.08 in)- Y轴
400 mm
(15.75 in)- Z轴
450 mm
(17.72 in)- 转速
最少: 5 rpm
(31 rad.min-1)最多: 8,000 rpm
(50,265 rad.min-1)- 输出功率
18 ch
(18 hp)- X轴进给速度
最少: 1 mm/min
(0 in/s)最多: 20,000 mm/min
(13 in/s)- Y轴进给速度
最少: 1 mm/min
(0 in/s)最多: 20,000 mm/min
(13 in/s)- Z轴进给速度
最少: 1 mm/min
(0 in/s)最多: 20,000 mm/min
(13 in/s)- 最大台面负荷
250 kg
(551 lb)- 工具重量(最大)
6 kg
(13.2 lb)- 放置精度
5 µm
- 重复精度
2 µm
- 换刀时间
8 s
- 总重量
2,400 kg
(5,291.09 lb)- 整体长度
1,660 mm
(65.4 in)- 整体宽度
1,860 mm
(73.2 in)- 总高度
2,300 mm
(90.6 in)
产品介绍
在加工中心上使用直线导轨已经有很多年了，因为它们允许用户利用数字运动控制和现代切削工具性能的改进，因此最大限度地提高了他们的竞争力。现在，随着直线导轨技术的最新设计进展，XYZ机床认为它们符合其自身严格的性能标准，同时还具有成本优势，三台XYZ LR系列的到来就是这种结果。
XYZ 500 LR是XYZ新直线导轨技术系列中最小的机器。作为这个新系列机器的一部分，XYZ 500 LR的轴行程为510 x 400 x 450 mm，主轴转速为8000 rpm，切削进给速度为20m/min，具有价格优势。在转向线性导轨技术之前，这些导轨最近取得了重大的设计进展，这使得它们现在与XYZ的质量/性能标准兼容。随着XYZ系列的加入，LR机器提供了一个低成本的VMC所有权介绍。XYZ机床公司很乐意在其英国的任何一个展厅展示这些机器的能力。
标准设备
-西门子828D控制
-直线轴承滑轨
-英国西门子编写的PLC
-自动润滑
-灌注冷却剂
-高压冷却液冲洗
-可编程喷气机
-主轴喷气
-钢筋混凝土护栏
-全防护，有大型单门通道
---
