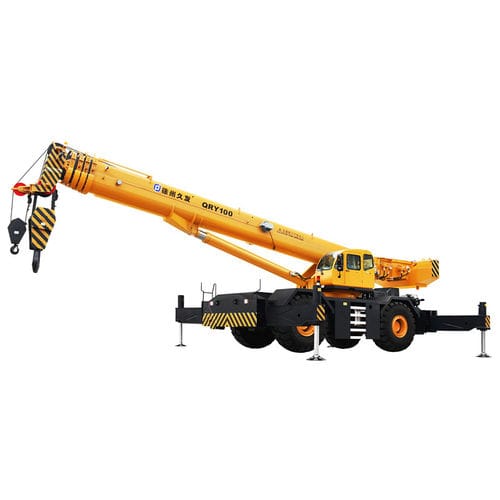

移动式起重机 RT100

吊杆伸缩用于不平地形

注意事项 吊装说明 1）表中给出的额定起重量值是指起重机设置时的最大起重量。 在坚实和平整的地面上。载荷不应超过倾覆载荷的75%。 2）表中给出的总额定起重量包括吊钩和吊索的重量。 3) 表中给出的工作半径是包括吊杆变形量在内的实际值，因此吊装作业应按工作半径进行。 4）倾覆载荷的75%考虑了风力6，即当风压达到125N/m2时，仍可使用全伸支腿进行吊装作业，但禁止带轮胎或带负荷行驶。 系统结构说明 1.轰 5节圆U型箱式全功率定序同步伸缩臂。同步系统由2个望远镜气缸、2组延长线和回缩线组成，一个气缸控制2节臂架，另一个气缸控制3节臂架，3、4、5节臂架通过延长线和回缩线完成同步望远。 吊杆式望远镜各段由尼龙滑块支撑。 完全缩回长度--12.1米。 完全伸展长度--46.5米 延伸速度 -- 200s 根部直径-395毫米 BOOM ELEVATION 吊杆角度 -- 10°~78° 臂架提升速度 --10°~78°，170s。 2.JIB 2级回转式三偏（瓦式）吊臂，吊臂头为单滑轮。 桁架式上段从基础臂段右侧伸缩。 长度 -- 10.68-18.68m 偏移 -- 0°，30°
