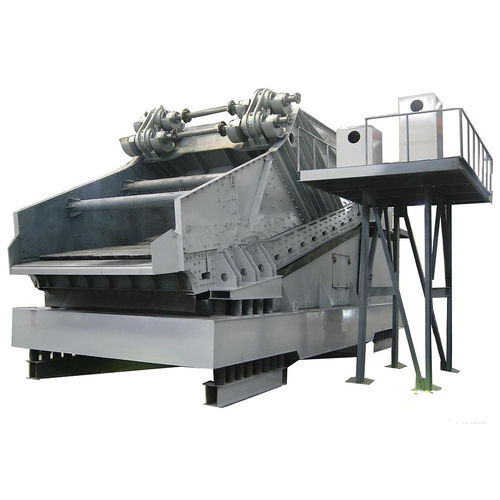

香蕉船型筛选机 XZD series

用于工业粉末回收食品工业

香蕉形振动筛 产品简介 香蕉型振动筛是一种自同步重型等厚筛，筛箱近似于香蕉形状，筛梁采用箱形梁，该振动筛传动系统由电动机通过带轮、三角带，再由万向连接轴传递给激振器，激振器之间由中间传动轴连接。广泛应用于煤炭分级、脱泥、脱水、脱介，也可用于矿山大物料量采选作业中的筛选处理。 技术特点和优势 l 筛板采用聚氨酯和不锈钢筛条制作,筛板四周用聚氨酯材料,具有耐磨性能好,噪声低的特点。中间为不锈钢筛条,与其他材质相比具有强度大、耐磨以及开孔率高的特点。 l 筛板安装结构简单.筛板与筛板之间没有螺栓连接,靠聚氨酯材料的塑性紧密配合,筛板不易松动,减少了事故发生。筛板轨座与支撑梁之间有保护盖条,使轨座下螺栓不会受煤水的腐蚀和磨损 l 激振器采用整体的箱式激振器.激振器安装在筛箱上部的大梁上,箱体内装有主动轴和从动轴,轴上各有一对重量相同的偏心块,通过齿轮两根轴做同步反向回转,使偏心块回转,产生离心力形成激振力。偏心块成对的布置在激振器箱体外面,使箱内结构紧凑,齿轮对安装在箱体内,润滑可靠,传动平稳。 l 传动系统简单:传动系统由一台电动机,通过三条V带传动给万向连接轴,万向连接轴由连接轮与激振器接,从而消除因振动筛振动造成的连接长度及轴线角度的变化 l 筛面两侧的保护盖条紧固结构简单粗联结牢固筛面两侧保护盖条两个接触面为斜面,接触面积大,上面为压板不易松动。 l 筛机结构简单，维修方便快捷。 l 激振器采用一台座式激振器或两台座式激振器，激振器的润滑采用脂润滑或稀油润滑。 l 激振器底座采用高强螺栓连接，结构合理，坚固耐用。 l 整机具有处理量大、噪音低、筛网更换方便、维护简单等特点。 l 电机不参振，能有效的延长电机的使用寿命。 l 筛体使用寿命高达10年，激振器使用大于5年。 工作原理 香蕉型振动筛在入料端有一斜坡面，先以34°开始，紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式，从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层高，呈现均匀状态，筛分效率显著提高，比 相同有效面积振动筛的处理量提高1-2倍，对于细粒含量高，特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时，香蕉型振动筛分机具有极高的筛分效率。 结构组成 香蕉型振动筛由振动源、筛体、筛网、减振装置和底托等组成。
