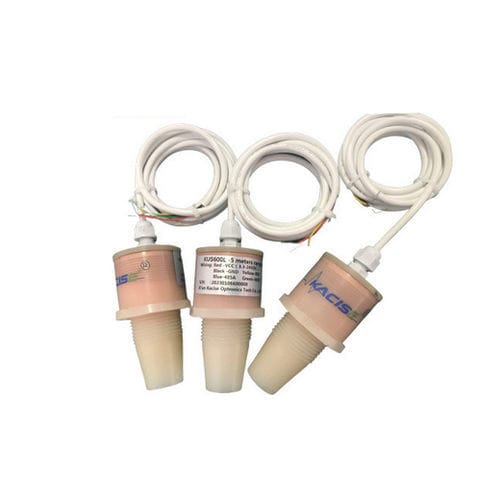

超声波液位传感器 36475268用于水模拟RS-485
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 超声波
- 介质
- 用于水
- 界面
- 模拟, RS-485
- 其他特性
- IP67, IP68
- 液位范围
最多: 5,000 mm
(196.85 in)最少: 300 mm
(11.81 in)- 工艺温度
最多: 85 °C
(185 °F)最少: -40 °C
(-40 °F)
产品介绍
6V 超声波水箱液位计 RS485 5 米高精度液位测量仪
信号定义
电气连接和信号定义
线路顺序 - 颜色 - 定义
1 - 红色 - 电源正极
2 - 黑色 - 电源回地
3 - 黄色 - 模拟输出、电压输出、电流输出开关输出
4 - 蓝色 - RS485 A+ 或 uart TXD
5 - 绿色 - RS485 B- 或 uart RXD
安装条件
如果传感器安装在温度低于 0℃的环境中，应做好防护措施。如果使用钢螺母将传感器直接安装在通孔中，则必须将其固定在外壳螺纹的中间。
---
