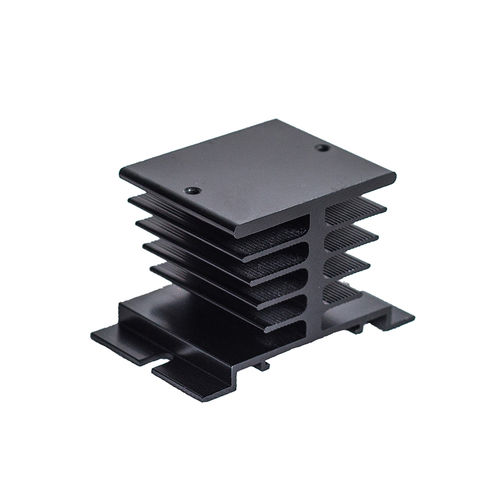

电子仪器散热片 HF92B series

在上式中，TJ 代表半导体功率部件的结温（°C），TA 代表环境温度（#C），P 代表一般功耗（瓦），RJA 代表结点与环境之间的热阻（°C/W）。 RJA 代表从结点到环境的热阻（°C/W）。简化 SSR 继电器的热阻由以下两部分组成：RJA=RJC+RCA。公式中，RJC 代表从结点到外壳的热阻，RCA 代表从外壳到环境的热阻。 例如，当我们计算 KS15/D-24Z25 的散热量时，该继电器的 RJC 约为 1.2°C/W，RCA 约为 8.5°C/W。最大允许结温为 12°C，功耗为 P=U x I。当电流为 10A 或低于 10A 时，TRIAC 压降约为 1.1V。不带散热器的产品计算公式如下：125- TA=1.1 XIX (1.2+8.5) 根据上述公式，当产品不带散热器时，在 25°C 环境温度下的最大电流为 9.3A，在 60°C 环境温度下的最大电流为 6A。 如果为继电器添加 HF92B-120 散热器，参考热阻约为 1.1°C/W。忽略 SSR 金属基座到散热器之间的热阻，满载电流时的压降约为 1.25V。计算公式为 125-TA=1.5 X I X (1.2+1.1)。当工作电流为 25A 时，最高环境温度为 40°C，当环境温度为 60°C 时，最大电流为 18A 当环境温度为 60°C 时，最大电流为 18A。由于散热器类型不同，相应的热阻也会发生变化。 因此，在相应的环境温度下会有不同的电流值。 - F
