电子工业基板

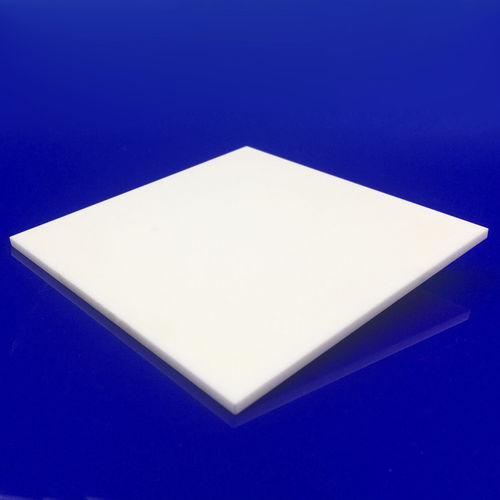

氧化铝厚膜薄层

氧化铝是微电子应用中成本效益最高、使用最广泛的基底材料之一。虽然许多客户对其应用中的烧结表面感到满意，但陶瓷基底抛光有四大好处： 更精细的线条图案 经过精细研磨和抛光处理后，陶瓷基板可以获得更精细的图案线条，这有利于提高电路设计能力，有利于实现细间距、高密度互连电路。 在薄膜应用和厚膜应用中，烧结表面处理一般足以形成 1 密耳的细线和 5 密耳的细线。在烧结表面上形成比这些更细的线条会导致图案清晰度差，从而增加导体电阻，抑制电流流动并降低电路性能。图案清晰度差还会导致射频和微波电路的性能异常，因此我们要对其进行抛光。 更好的上下表面平行度 对基底进行研磨和抛光可改善上下表面之间的平行度。这样做的好处是，在对基底进行金属化和图案化处理时，可以更严格地控制基底的电容和电感。由于电容和电感是决定阻抗的主要因素，因此增加平行度可以提高射频和微波电路的可预测性和性能。
