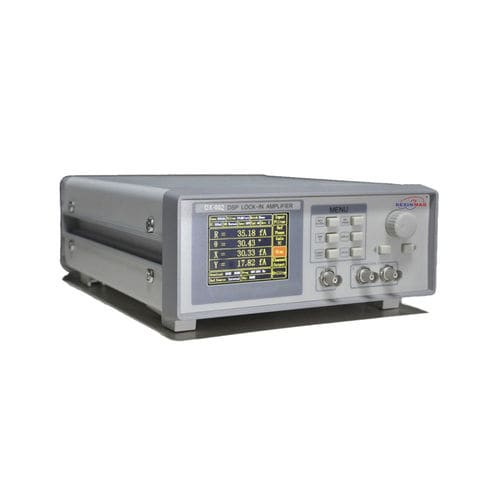

锁定放大器 DXA-002

信号差分数字

输入通道 DXA-002 可检测单端模式或差分电压模式的输入信号。通过超低噪声前置放大器，输入噪声低至 9 nV/√Hz@997 Hz。此外，DXA-002 还可用于增益为 10^6 或 10^8 V/A 的电流测量。两个线路滤波器（50/60 Hz 和 100/120 Hz）用于消除电源频率干扰。可编程增益放大器用于调整系统的动态储备，因此 DXA-002 可以保持 120 dB 的高动态储备。 参考通道 参考信号可在外部模式或内部模式下工作。在内部模式下，精确稳定的内部振荡器会产生一个正弦波作为内部参考信号，并与输入信号相乘。该内部信号没有任何相位噪声。利用数字移相技术，参考信号的相位分辨率为 0.01 度。在这种模式下，DXA-002 可以在 50 mHz 至 120 kHz 的任何固定频率下工作。在外部模式下，参考信号可以是正弦波、TTL 脉冲或方波。外部参考信号的上升沿或下降沿触发锁相环（PLL）锁定外部信号。根据参考信号的频率，DXA-002 可以检测输入信号的谐波。最大谐波信号频率可达基频的 32,767 倍，最大谐波频率不能超过仪器最大工作频率 120 kHz。
