磁场测量仪器 DX-2012R series

同心度3D2D

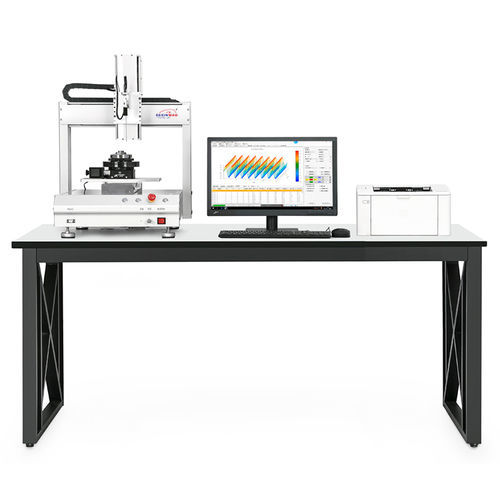

德鑫磁业自主研发的 DX-2012R 系列表面磁场分布测量仪是正确评估磁环磁化精度和质量检测不可或缺的工具。 它可提供 XY 坐标、P 极坐标、三维磁场分布、相对基波谐波分析等测试报告，满足永磁体、永磁电机定子或转子、直流磁场线圈、电磁铁的质量检测。 这台三轴磁场测绘设备可配备各种测试夹具（如三维测试探头、旋转平台或加载平台）。采用高同心度设计，探头回程精度高。 产品扫描空间为 800mm*800mm*800mm。 空间磁场分布测量仪主要由工业计算机（测量软件）、运动控制系统和数据采集系统组成。 首先，通过工业控制计算机发出测试指令，控制运动控制系统完成设定的运动轨迹，同时控制数据采集系统工作。数据采集系统通过霍尔传感器采集 X、Y 和 Z 方向的数据，然后将数据传输给工业控制系统。计算机进行数据处理，最终获得三维磁场分布图。
