磁偏角测量系统 DX-2012AM

3D永久铁磁材料高速

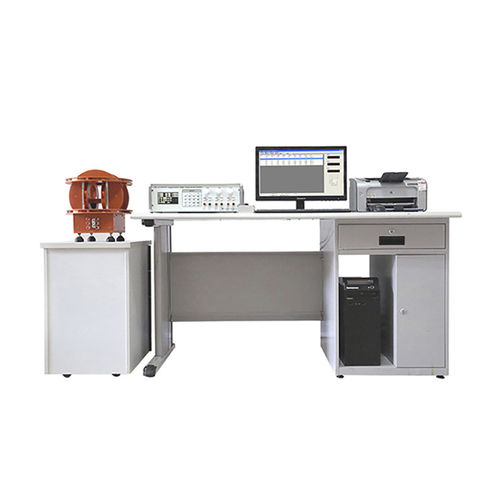

DX-2012AM永磁体磁偏角测量仪由一个三维亥姆霍兹线圈与一个独立的三分量磁通计连接而成，构成硬件测试部分。三分量测试数据经计算机转换后，形成一套完整的永磁材料质量检测系统。 将磁铁放在样品台上，用拉动法测试磁通分量，通过计算得到磁矩和磁场在主轴方向的偏离角。可显示总磁矩M、主轴磁偏角α、Øx、Øy、Øz及相应测试线圈的线圈常数。 硬件组成为高速32位M4单片机系统，内置3台磁通计，7英寸800*480分辨率液晶显示器。 单个亥姆霍兹线圈可用于测量永磁体在磁化方向产生的磁矩M。磁矩M可以通过关系式M=KH×Φ得到，其中KH是亥姆霍兹线圈常数，而Φ是磁感应器对线圈的磁通量。对于永磁材料样品磁化后的质量检测，采用亥姆霍兹线圈，已经相当普及和普遍。所设计的一维和三维亥姆霍兹线圈参与国际同行的参数互传是极为重要的。
